泰克P5202A国产平替优选:普科PKDV5161高压差分探头完整替代方案

泰克 P5202A 是行业经典 100MHz 有源差分探头，核心定位20X/200X 双衰减、中小高压浮地测量，主打开关电源、驱动电路、变频板卡压差测试，凭借低衰减档位信噪比优势被大量研发产线使用。但该型号存在明显短板：

接口受限：原生 TekProbe 专用接口，新款 VPI 示波器必须搭配 TPA-BNC 适配器才能使用，额外增加采购成本；

供货与价格门槛：进口探头单价高、货期长，售后维修周期久；

耐压上限偏低：200X 档位仅支持 ±640V 峰值差分电压，高压工况存在局限；

功能单一：无内置带宽限制、过载声光报警、数字偏置微调等实用功能。

市场长期缺少参数、使用逻辑完全对齐、且兼容全品牌示波器的国产替代产品，西安普科 PRBTEK 推出的PKDV5161精准对标 P5202A 核心规格，同时在带宽、耐压、易用性上全面升级，是目前最优国产化替换型号。

二、核心参数对标：PKDV5161 完美匹配 P5202A 基础指标

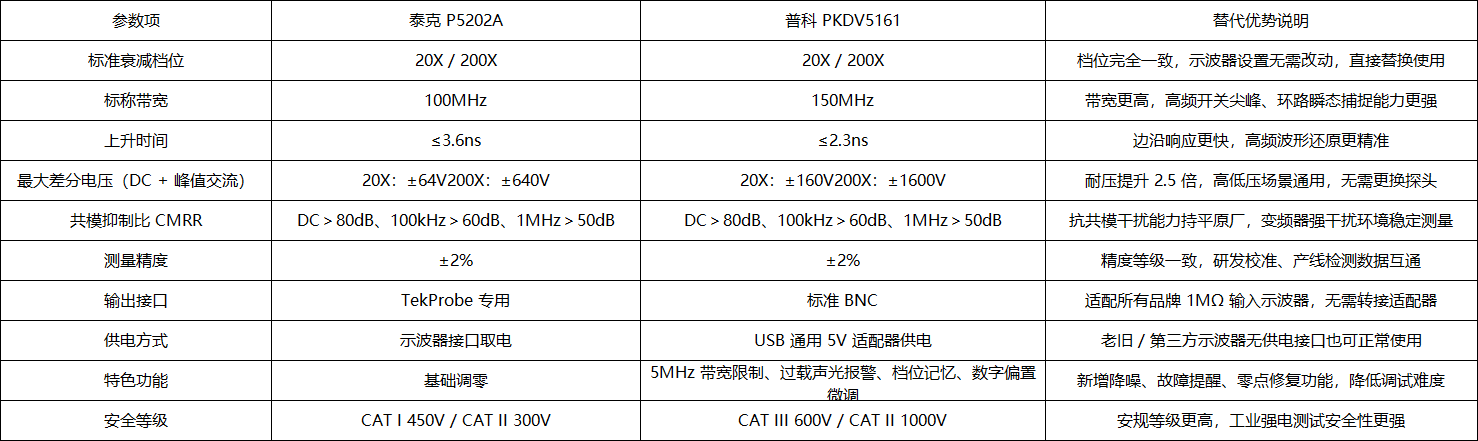

1. 关键规格对照表

2. 底层测量逻辑完全互通

两款探头均采用浮地差分测量架构，专门解决功率电路高低侧压差、隔离驱动、母线浮地电压测试，规避单端探头接地短路风险。20X 低衰减档位主打小信号高精度测试（MOS 管栅极、控制环路波形），200X 高衰减档位用于直流母线、工频高压测量，档位使用场景、操作习惯与 P5202A 无差异，工程师无需重新学习操作流程。

三、PKDV5161 对比 P5202A 的核心升级亮点

1. 全示波器兼容，消除接口适配成本

P5202A 仅适配泰克老款 TDS3000/5000 系列，新款 MDO/DPO 系列示波器必须采购 TPA-BNC 转换头才能使用；PKDV5161 标配标准 BNC 输出线，普源、鼎阳、是德、泰克、安捷伦任意品牌示波器即插即用，仅需将示波器衰减设置为 20X/200X 即可，产线多品牌仪器混用场景优势显著。

2. 耐压与带宽双重升级，覆盖更多测试场景

带宽从 100MHz 提升至 150MHz，针对 LLC、高频 SiC 开关电源、高速驱动信号，能完整还原开关尖峰、振铃细节，不会出现波形失真；

差分峰值电压从 640V 提升至 1600V，普通工控母线、光伏逆变器、伺服驱动高压侧无需更换高电压探头，一支探头覆盖低压调试、高压测试全流程。

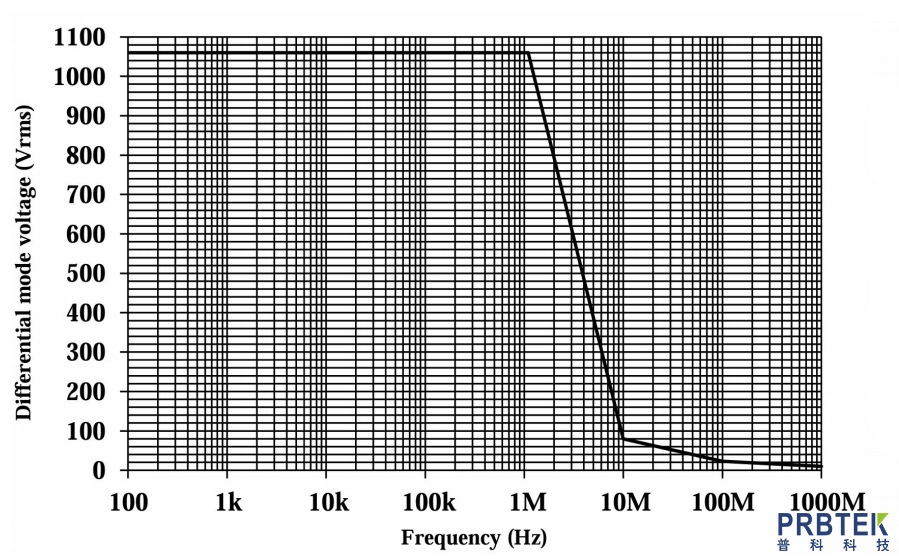

PKDV5161差模电压-频率曲线

3. 工程实用功能补齐，提升调试效率

5MHz 带宽限制：开关电源低频环路测试时一键开启，滤除开关高频噪声，波形基线更干净，降低读数误差；

过载声光双重提醒：电压超量程时红色指示灯闪烁 + 蜂鸣报警，及时避免探头烧毁、仪器损坏，P5202A 无主动报警功能；

断电档位记忆 + 数字偏置校准：长期使用零点漂移后可通过按键微调修正，开机自动保留上次选用档位，无需重复设置；

USB 通用供电：脱离示波器独立供电，便携式手持示波器、台式信号采集设备均可搭配使用。

4. 成本与售后优势

PKDV5161 国产自研，采购价格仅为 P5202A 的 1/3，探头主体质保三年，附件质保一年；原厂位于西安，本地售后快速维修、校准，无需漫长进口返修周期，批量采购可提供定制校准报告，满足企业研发实验室计量管控要求。

四、实操替换步骤，无缝替代 P5202A

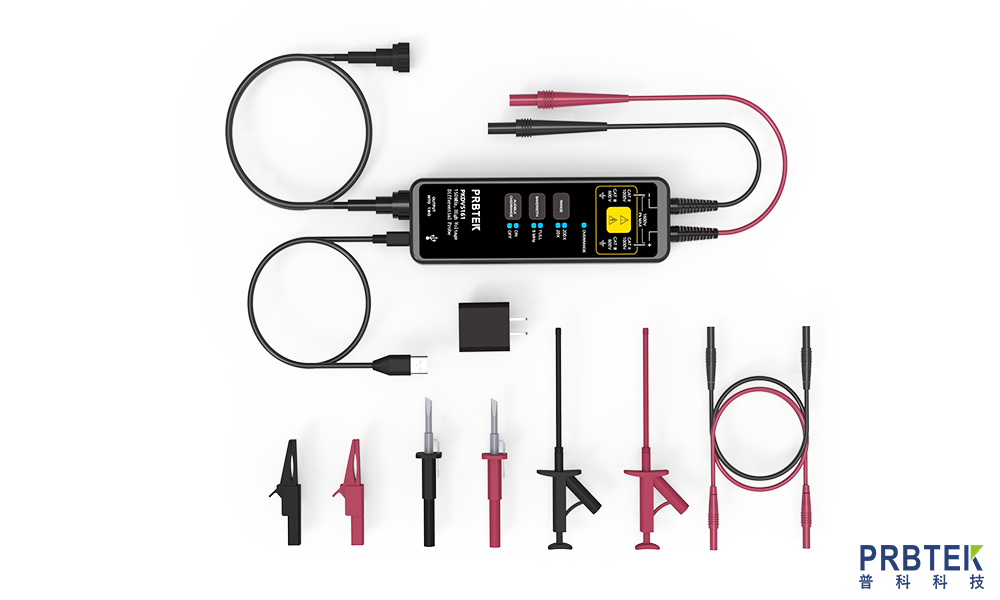

前期准备：拆除原有 P5202A 及 TPA-BNC 转接配件，取出 PKDV5161 标配 BNC 输出线、USB 供电适配器、测试探针套件；

硬件连接：BNC 线一端接探头输出、一端接入示波器通道，Type-C 电源线连接探头与 5V 适配器；

示波器参数设置：通道衰减倍率选择 20X/200X，输入阻抗固定 1MΩ（与 P5202A 设置规则完全一致）；

零点校准：红黑输入端子短接，短按档位键一键快速调零；长期漂移可通过双按键进入测试模式，手动微调偏置；

测试使用：测量低压控制信号选用 20X 档位，直流母线、高压浮地信号切换 200X 档位，输入线建议双绞布线降低 EMI 干扰，与 P5202A 操作规范通用。

五、适用行业与典型测试场景

开关电源研发：反激、正激、LLC、快充电源高低侧 MOS 压差、输出环路波形、变压器原副边浮地电压；

变频工控设备：伺服驱动器、变频器 IGBT 驱动波形、三相母线压差、隔离采样信号；

新能源行业：车载 OBC、储能逆变器、光伏 DC-DC 高低压隔离压差测试；

家电电控：空调、洗衣机变频板、电机驱动隔离电压测量。

六、总结

若企业现有泰克 P5202A 探头老化、新增产线需要批量采购、多品牌示波器混用，普科 PKDV5161 是唯一参数、档位、使用逻辑完全对齐，且性能全面超越的国产化替代型号。它保留了 P5202A 低衰减高信噪比的核心优势，同时解决进口探头接口局限、耐压不足、功能简陋、成本高昂的痛点，安规标准、测量精度满足工业研发计量要求，兼顾实用性与经济性，是功率电子测试领域替换 P5202A 的最优选择。
