深度解析 PKC6100A/B 电流探头灵敏度：档位设计、性能逻辑与工程选用要点

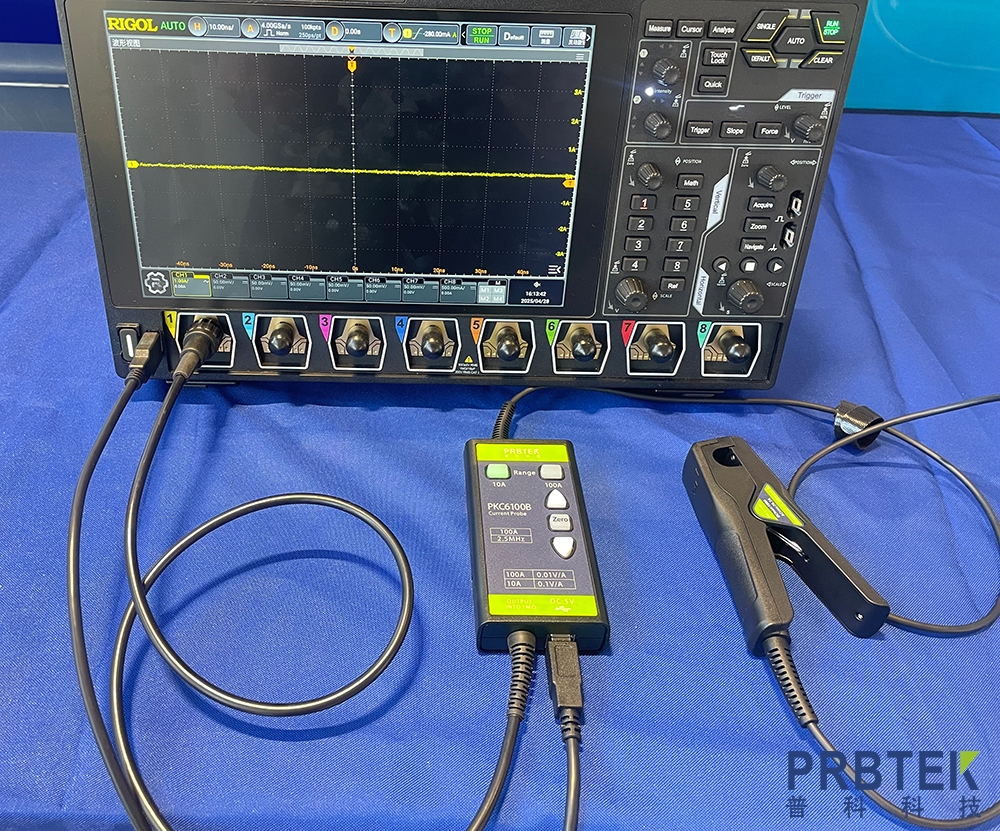

一、PKC6100A/B 官方灵敏度参数

PKC6100‑A（DC‑800kHz）与 PKC6100‑B（DC‑2.5MHz）共用一套灵敏度配置，仅带宽和上升时间不同，输出灵敏度固定：

小量程档位：0.1V/A（100mV/A）

也就是回路中每流过 1A 电流，探头 BNC 输出 0.1V 电压给到示波器；示波器侧设置对应倍率，即可直接读取电流数值。该档位测量区间 50mA‑10Apk，直流精度典型值 3%±50mA，专门针对几十 mA‑10A 区间微弱电流、待机电流、开关电源纹波进行优化。

100A 大量程档位：0.01V/A（10mV/A）

1A 电流对应输出 10mV 电压，适配 1A‑100Apk 峰值大电流场景，最大可承受 70.7A 有效值持续电流；100A 档在 1‑40Apk 区间精度 4%±50mA，40‑100Apk 区间精度 15%，用于观测电机峰值电流、启动冲击电流、短时脉冲电流。

通俗来讲：

10A 档灵敏度是 100A 档位的 10 倍；小量程灵敏度更高，更容易看到 mA 级细微电流波动；

100A 档灵敏度降低，牺牲微弱信号分辨能力，换取更大电流测量范围。

二、灵敏度设计背后的技术取舍（工程师重点理解）

1、高灵敏度档位（0.1V/A）优势与局限

优势:

电压输出幅值更大：同样 1A 电流，输出 100mV，示波器更容易分辨 mA 级的电流波动，捕捉 PWM 开关谐波、IGBT 漏极电流拖尾、待机漏电流；

固有噪声占比更低：探头内部电路噪声基本固定，输出电压更高，信噪比更好，示波器不用开到高灵敏度档位，可避免示波器本底噪声干扰波形；

适配日常主流示波器设置：示波器垂直档位调至 100mV/div 时，屏幕一格就代表 1A，读数直观，减少换算失误，大幅方便研发人员调试 FOC 控制算法、电源环路参数。

短板:

量程上限只有 10Apk，如果遇到瞬时峰值超过 10A 就会出现波形削波失真；遇到几十安培瞬时冲击电流时必须切换 100A 档。

2、低灵敏度档位（0.01V/A）适配场景

当被测电流动辄几十安培，继续使用 0.1V/A 灵敏度输出电压会达到数伏，超出示波器最大输入范围，波形饱和失真。0.01V/A 降低电压输出幅度，将 100A 峰值电流转换成 1V 信号，完美适配示波器输入限值；缺点是 mA 级细微纹波信号被压缩，小波动容易淹没在探头和示波器噪声里，不适合分析微弱电流细节。

三、PKC6100A/B 带宽差异对灵敏度稳定性的影响

很多工程师会忽略一个关键点：灵敏度不是只看直流条件，高频下灵敏度衰减直接决定测试可信度：

1.PKC6100‑A 带宽 DC‑800kHz，上升时间≤437.5ns，在 800kHz 以内灵敏度衰减小于‑3dB，工频、20‑100kHz 开关电源全程保持标称灵敏度；适合普通变频器、工频电源、低频逆变器；

2.PKC6100‑B 带宽提升至 DC‑2.5MHz，上升时间≤140ns，在 2.5MHz 带宽范围内灵敏度保持稳定，面对 40‑50kHz 伺服 PWM 载波及其高次谐波，依旧维持 0.1V/A、0.01V/A 标称转换比例，是新能源电控、高速开关电源的优选版本。

对比进口泰克 A622（带宽仅 100kHz），A622 在 200kHz 之后灵敏度就大幅跌落，PKC6100A/B 在高频区间灵敏度稳定性全面超越对标产品，这也是国产探头的核心优势。

四、工程实践：基于灵敏度合理选择档位的实操建议

1.日常电流＜10A、要看电流纹波、损耗分析、EMI 排查：优先开启 10A 档（0.1V/A 高灵敏度档位）。例如开关电源空载电流、PCB 板回路电流、伺服稳态工作电流，用高灵敏度档位能清晰观测几毫安级电流振荡，找到 EMI 超标根源；示波器探头设置输入倍率 1× 即可匹配探头输出，无需额外设置衰减。

2.瞬时峰值超过 10A、电机启动电流、短时脉冲电流：切换至 100A 档（0.01V/A），防止波形削波；若还想看小幅纹波，可以开启示波器内置平均模式，降低噪声补偿灵敏度偏低问题。

3.严禁 “大量程测小电流”：例如 3‑5A 稳态电流使用 100A 档位，0.01V/A 灵敏度太低，示波器波形抖动严重，测量误差会成倍放大；遵循 “被测电流尽量接近档位上限” 的选型原则，最大化发挥探头灵敏度优势。

五、总结

PKC6100A‑B 通过 0.1V/A 与 0.01V/A 双灵敏度设计，完成场景分层：10A 档高灵敏度专注精细测量，100A 档低灵敏度适配大电流工况，兼顾实用性与性价比。PKC6100‑A 适合低频场景，PKC6100‑B 凭借 2.5MHz 带宽让高频状态下灵敏度依旧稳定可靠，USB‑5V 供电即插即用，无需外接电源，兼容市面全部品牌示波器。相较于进口探头高昂价格，PKC6100A/B 在灵敏度、带宽、精度层面完全可以实现平替，大幅降低企业研发设备采购成本，是国产电测配件里极具竞争力的代表产品。
