驻波比和差损之间的关系是什么？

一、基础定义

1.驻波比VSWR（ρ）：

负载反射系数，越大，匹配越差，驻波比越大。

2.差损（插入损耗 IL，）

输入功率Pin，输出负载PL，

功率数值越小，传输损耗越低。

二、理想二端口无耗网络理论关系（无介质、导体损耗，只有反射损耗）

总输入功率分两部分：反射回源功率、传到负载功率

反射功率比：，所以

联立 VSWR 公式变形：

代入功率比值：

转换成 dB 差损：

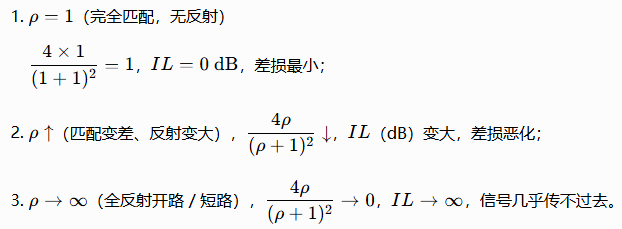

关键规律（无耗条件）

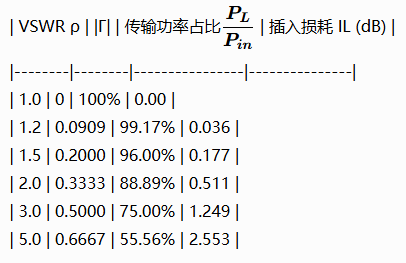

三、数值对照表（无耗纯反射损耗）

四、实际器件（有耗情况）

真实线缆、滤波器、功分器存在固有介质 / 金属损耗(IL0)，此时总差损 = 固有损耗 + 反射附加损耗：

趋势不变：驻波比越大，额外反射损耗越多，整体差损越高。

五、结合线上波腹 / 波节

传输线上不同位置等效阻抗不同，是整条线统一值，但局部等效变化：

电压波腹点：局部等效阻抗匹配度最好、局部最小 → 局部等效 ρ 最小 → 该处信号传输附加损耗最低，也就是差损最小；

电压波节点：局部最大、等效 ρ 最大 → 反射损耗最大、差损最大。

六、一句话总结

驻波比越大，反射功率越多，能送到负载的功率越少，插入差损越大；匹配越好（VSWR 越接近 1），差损越小。
