避坑指南：光隔离探头选型的五大核心误区，90%的工程师都曾踩过

在高压、高频、强电磁干扰的测试场景中，光隔离探头凭借“电气完全隔离”的核心优势，成为SiC/GaN器件测试、高压浮地测量、功率转换系统调试的“刚需工具”。它通过电-光-电的转换机制，彻底断开被测电路与示波器的电气连接，既能有效抑制共模干扰，又能保障测试人员与设备的安全。但实际选型过程中，很多工程师因对其技术参数、应用场景的理解存在偏差，陷入“参数越高越好”“替代无差异”等误区，最终导致测试数据失真、设备损坏，甚至增加项目成本。本文结合光隔离探头的技术特性与工程实践，拆解五大常见选型误区，给出科学规避建议，助力工程师精准选型。

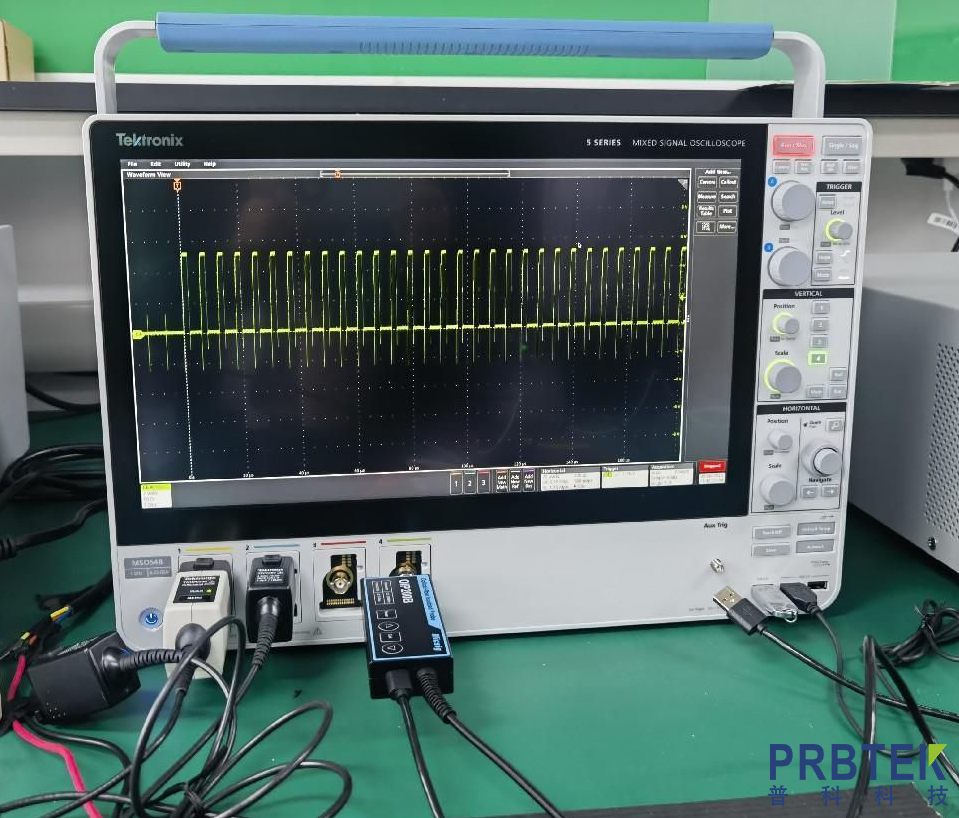

误区一：盲目追求高带宽，忽视实际测试需求

带宽是光隔离探头的核心参数之一，直接决定其对高频信号的响应能力，但其选型的核心是“匹配被测信号”，而非“越高越好”。很多工程师在选型时，盲目追求1GHz以上

的高带宽，认为带宽越高，测量精度就越高，却忽视了两个关键问题：一是带宽与成本正相关，高带宽探头的价格是同规格中低带宽产品的2-3倍，过度追求高带宽会造成不必要的成本浪费；二是带宽与测试场景不匹配时，反而可能引入额外误差。

光隔离探头的带宽选择有明确的工程原则：基础功率器件测试，100-200MHz带宽即可满足需求；SiC器件测试需选择350MHz以上带宽；GaN器件测试则需500MHz以上带宽。此外，带宽还需满足“探头带宽≥被测信号频率的3-5倍”，或根据信号上升时间计算（带宽≈0.35/上升时间）。例如，测试开关频率100kHz、上升时间10ns的SiC器件信号，选择350MHz带宽的探头即可完全满足需求，无需盲目追求1GHz带宽，既节省成本，又能避免高带宽带来的底噪增加问题。

规避建议：先明确被测信号的频率、上升时间等核心参数，结合测试场景确定最低带宽需求，再在满足需求的基础上，平衡成本与性能，避免带宽过剩。

误区二：混淆隔离电压与差模电压，忽视安全风险

光隔离探头的“隔离”特性，是其区别于传统差分探头、无源探头的核心优势，但很多工程师容易混淆“隔离电压”与“差模电压”两个关键参数，导致选型失误，埋下安全隐患。隔离电压指探头能承受的最大共模电压，是保障测试安全的核心指标；差模电压指探头能准确测量的输入电压范围，决定其测量量程。两者的核心区别的是：隔离电压关乎“安全”，差模电压关乎“测量范围”，不可相互替代。

常见的错误选型场景的：用差模电压600V的光隔离探头，测试共模电压1000V的高压浮地信号，虽然差模电压满足测量需求，但隔离电压不足，会导致探头绝缘击穿，损坏示波器与被测设备，甚至危及测试人员安全。反之，若测试低电压信号（如±5V），却选择隔离电压85kV的高端探头，则会造成成本浪费，且其体积更大、操作不便。

规避建议：选型时先明确被测场景的共模电压（隔离电压需求），再确定测量信号的电压范围（差模电压需求）。工业控制场景通常需要隔离电压≥1kV，电力系统测试需≥60kV，高压测试需≥100kV；差模电压则根据被测信号的峰值选择，确保信号在量程范围内，避免过载失真。

误区三：忽视共模抑制比（CMRR），导致测试数据失真

共模抑制比（CMRR）是光隔离探头抑制共模干扰的能力，直接决定测试数据的准确性，尤其在强电磁干扰场景（如电机驱动、逆变器测试）中，CMRR的重要性远超带宽。但很多工程师选型时，仅关注带宽和隔离电压，忽视CMRR参数，导致测量信号被共模干扰淹没，出现波形畸变、数据偏差，甚至误判器件性能。

需要注意的是，CMRR并非固定值，会随频率变化而衰减。例如，部分探头在直流状态下CMRR可达160dB，但在100MHz时会降至80dB以下，无法满足高频强干扰场景的测试需求。对于SiC/GaN等高速器件测试，要求探头在1GHz时CMRR仍≥100dB，才能有效抑制高频共模噪声，还原真实信号波形。此外，CMRR不足还会导致探头无法准确捕捉半桥上管VGS等关键信号，影响系统调试效率。

规避建议：根据测试场景的干扰强度，选择合适的CMRR参数。常规应用要求1MHz时CMRR≥60dB，高精度测量要求1MHz时≥100dB，SiC/GaN测试要求1GHz时≥100dB；同时关注CMRR的频率特性，优先选择高频段CMRR衰减较小的产品。

误区四：无视输入电容影响，损坏敏感器件

光隔离探头的输入电容，直接影响被测电路的负载效应，尤其在GaN、SiC等高频敏感器件测试中，输入电容过大可能导致器件损坏或测量失真，但这一参数常被工程师忽视。GaN器件的栅极特性敏感，要求探头输入电容≤1pF，SiC器件则要求≤2pF，若选用输入电容≥5pF的探头，会加载到被测器件的栅极，导致栅极电压畸变，甚至击穿器件。

此外，输入电容过大还会影响探头的高频响应，导致信号上升沿变缓、波形失真，无法准确捕捉高速开关信号的细节。例如，某开源光隔离探头因设计缺陷，输入电容未优化，导致高频段出现自激问题，需通过优化反馈电阻才能缓解。而优质光隔离探头通过优化设计，输入电容可低至1pF，能安全适配GaN器件测试，避免负载效应影响。

规避建议：测试高频敏感器件时，优先选择输入电容≤1pF（GaN）或≤2pF（SiC）的探头；常规测试场景也应选择输入电容≤5pF的产品，减少对被测电路的负载影响。

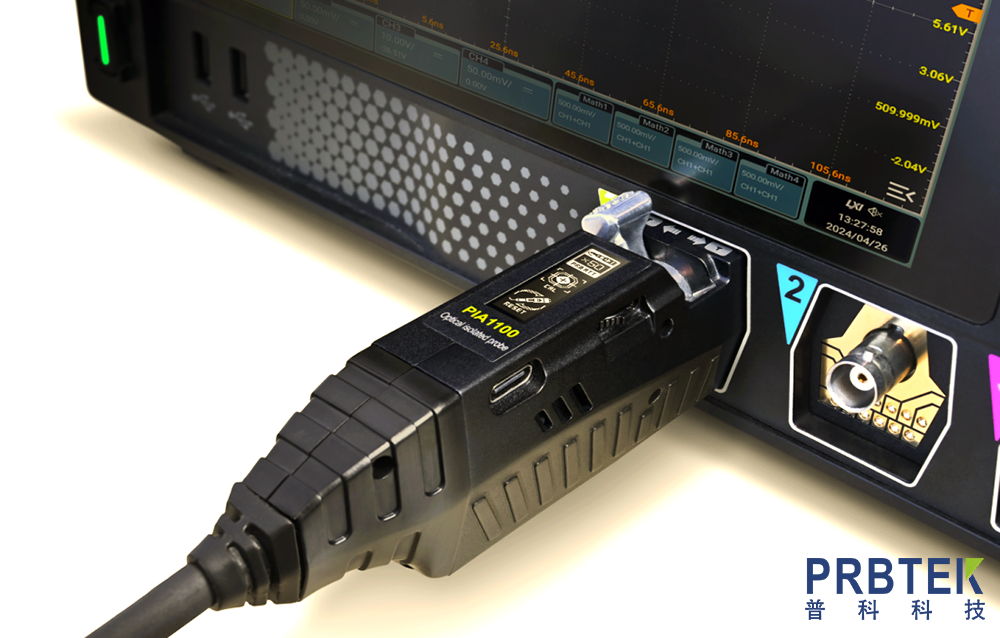

误区五：盲目替代传统探头，忽视场景适配性

光隔离探头的优势在于电气隔离和强抗干扰能力，但并非所有测试场景都需要使用，很多工程师陷入“光隔离探头优于所有传统探头”的误区，盲目用其替代高阻无源探头、有源差分探头，导致成本增加或测试不便。

不同探头的应用场景有明确边界：高阻无源探头结构简单、性价比高，适合低频通用电路测量；有源差分探头价格适中、带宽较高，适合无隔离需求的高速开关、功率器件测试；光隔离探头则适合高压浮地、强电磁干扰、SiC/GaN器件等场景。例如，测试消费电子3.3V低压电路，用高阻无源探头即可满足需求，若用光隔离探头，不仅成本翻倍，还因体积较大、操作复杂，降低测试效率；而测试光伏逆变器母线电压（共模电压1000V），则必须使用光隔离探头，才能确保测试安全与数据准确。

此外，光隔离探头存在一定局限：受光电转换机制影响，其带宽通常低于顶级无源探头，且体积比传统差分探头大3-5倍，在密集PCB布局测试中灵活性受限；同时其成本较高，入门级型号价格普遍超过万元，对中小研发团队构成经济压力。

规避建议：根据测试场景的隔离需求、电压等级、干扰强度，合理选择探头类型。无隔离需求、低压低速场景，优先选择传统探头；高压、强干扰、浮地测试场景，再选择光隔离探头，实现“场景适配、性价比最优”。

选型核心原则与总结

光隔离探头的选型，核心是“匹配需求、平衡性能与成本”，而非盲目追求高端参数。总结来说，需遵循三大原则：一是参数匹配，带宽、隔离电压、CMRR、输入电容等核心参数，需与被测信号、测试场景精准匹配；二是安全优先，隔离电压必须满足共模电压需求，避免安全隐患；三是性价比最优，避免性能过剩或不足，根据预算选择合适品牌与型号。

随着第三代半导体技术的发展，光隔离探头的带宽已突破2GHz，成本也在逐步下降，其应用边界不断拓宽。但无论技术如何升级，选型的核心始终是“立足需求”——明确被测信号特性、测试环境干扰强度、安全要求与预算，避开上述五大误区，才能选择到最适合的光隔离探头，确保测试数据的准确性、测试过程的安全性，提升工程调试效率。
