mipi信号测试步骤

MIPI信号测试的核心是验证高速接口的物理层信号质量，确保其符合规范。以下是详细的测试步骤：

一、测试前准备

设备选择‌：使用带宽≥5 GHz的示波器，并准备MIPI专用差分探头及低损耗测试电缆。

连接方式‌：

焊接测试‌：将同轴连接器焊接到PCB预留测试点，信号更稳定但属破坏性操作。

点测‌：使用高带宽探头直接接触测试焊盘，灵活且非破坏性。

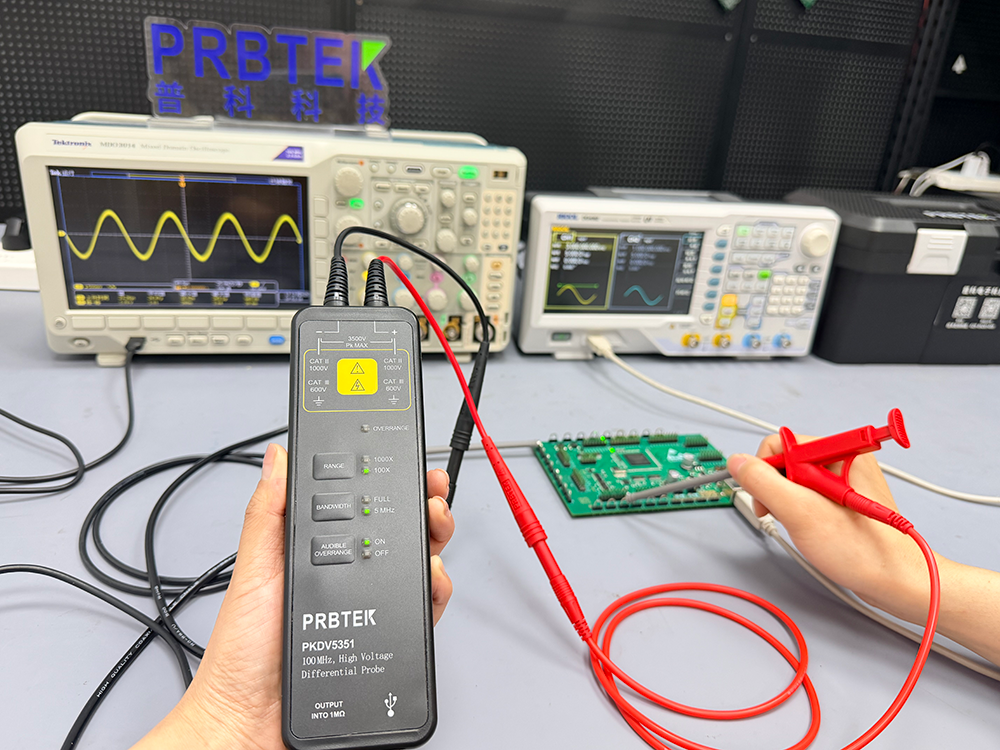

探头配置‌：根据MIPI D-PHY规范，需使用4个单端探头分别测量CLK+/CLK-及Data Lane +/-，或采用差分探头测量差分信号^。

二、核心测试步骤

信号接入与触发‌：

将探头连接至CLK和Data Lane。

设置示波器触发源为CLK信号，触发电平位于高低电平之间^。

关键参数测量‌：

差分幅度‌：检查HS模式下是否符合标准（如D-PHY为200mV~400mV）。

上升/下降时间‌：确保信号边沿速率符合规范（通常<20%单位间隔）。

共模电压‌：测量并验证其在规范允许的波动范围内^。

眼图分析‌：

生成眼图，评估信号抖动（Jitter）和噪声裕量，眼图张开程度越大表示信号质量越好^。

协议层验证（可选但推荐）‌：

使用MIPI协议分析仪或支持MIPI解码的逻辑分析仪捕获数据流。

解码数据包头，验证HS/LP模式切换时序、LPCMD命令响应等是否符合协议规范。

三、测试后分析

对比实测数据与MIPI联盟规定的CTS（D-PHY Physical Layer Conformance Test Suite）等标准。

若测试失败，需排查阻抗匹配、电源噪声或PCB布局等问题并重新测试。
