罗氏线圈谐波传输特性：原理、影响因素与优化策略

在电力系统智能化升级与新能源广泛接入的背景下，谐波污染已成为影响电能质量的核心问题之一。罗氏线圈（Rogowski Coil）作为一种基于电磁感应原理的空心电流传感器，凭借无磁饱和、宽频带响应、灵活安装等独特优势，成为谐波监测与计量的核心设备。其谐波传输特性直接决定了谐波测量的准确性，本文将从工作原理出发，深入解析影响罗氏线圈谐波传输的关键因素，探讨优化策略，并结合实际应用场景说明其技术价值。

一、罗氏线圈谐波传输的核心原理

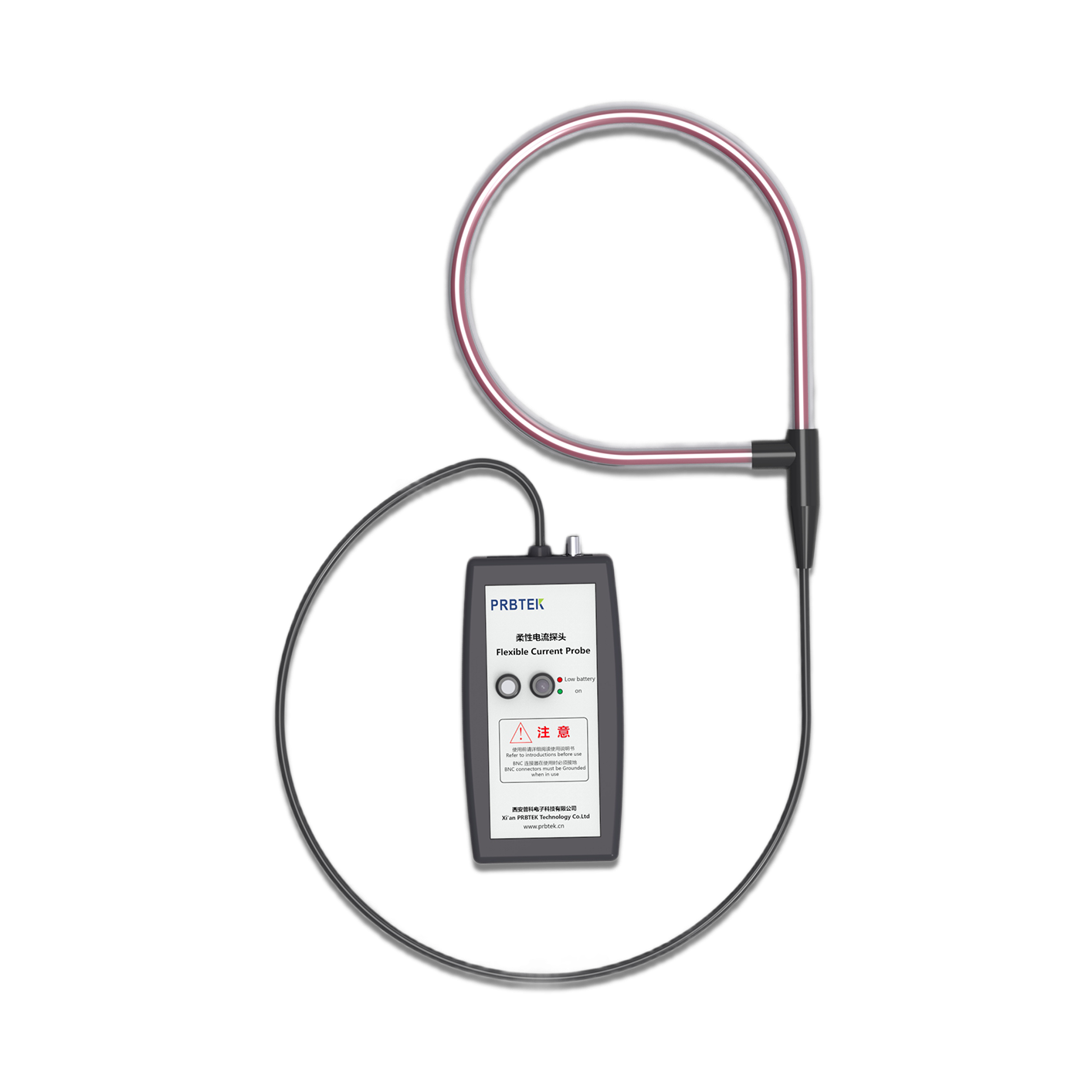

罗氏线圈的本质是均匀缠绕在非铁磁性骨架上的环形空心线圈，其工作原理基于法拉第电磁感应定律与安培环路定律。当被测导体中的电流（含基波与谐波分量）通过线圈中心时，会产生交变磁场，线圈绕组切割磁感线产生感应电动势，该电动势与被测电流的变化率（di/dt）成正比，而非直接与电流大小成正比，公式表达为：

e(t) = -M·di/dt

其中，e(t)为线圈感应电动势，M为线圈与被测导体的互感系数，i为被测电流。由于谐波电流的频率是基波频率的整数倍，其变化率远高于基波，这就要求罗氏线圈具备宽频带响应能力，才能精准感应不同频次的谐波分量。

需要注意的是，罗氏线圈的输出信号为电流变化率的微分信号，必须通过后端积分器还原为与原电流波形一致的信号，才能实现谐波的准确测量。因此，罗氏线圈的谐波传输特性是线圈本体与积分器共同作用的结果，两者的频率响应匹配度直接影响谐波测量精度。

二、影响罗氏线圈谐波传输特性的关键因素

罗氏线圈对谐波的传输效果并非绝对稳定，其固有参数、外部电路设计及环境条件均会产生显著影响，核心因素可归纳为以下三类：

1. 线圈本体固有参数

线圈的内阻（R₀）、自感（L₀）与杂散电容（C₀）是决定谐波传输特性的核心固有参数。对于高次谐波，频率越高，线圈的感抗（2πfL₀）与容抗（1/(2πfC₀)）变化越显著，会导致线圈阻抗特性改变，进而影响感应电动势的幅值与相位，造成谐波信号失真。

具体而言，线圈内阻由绕线电阻率、匝数、线径及骨架尺寸决定，内阻增大会增加高次谐波的能量损耗；自感与线圈匝数、骨架尺寸正相关，自感过大会限制高频谐波的传输带宽；杂散电容则与绕线密度、层数及屏蔽方式相关，杂散电容过大易引发高频谐振，破坏谐波传输的线性度。

2. 积分器性能匹配度

积分器是还原谐波波形的关键部件，其带宽范围与时间常数匹配度直接影响谐波传输效果。若积分器的下限频率（f_L）过高，会导致低频谐波（如3次、5次谐波）衰减；若上限频率（f_H）过低，则无法精准积分高频谐波（如20次以上谐波），出现输出信号失真。

积分器的带宽计算公式为：，（R₁为惯性环节电阻，C₁为积分电容，R_L为负载电阻）。可见，积分器参数需与线圈固有参数精准匹配，才能确保宽频带内谐波的稳定传输。

3. 外部环境与安装条件

复杂电磁环境中的干扰信号（如工频电压场、高频电磁辐射）会叠加在谐波信号上，影响传输稳定性；安装时线圈与被测导体的同轴度偏差、缠绕松紧度不一致，会导致互感系数M变化，破坏谐波传输的线性关系。此外，温度变化会改变线圈电阻与绝缘材料的介电常数，间接影响杂散电容与内阻，导致谐波传输误差随温度波动。

三、优化罗氏线圈谐波传输特性的核心策略

针对上述影响因素，可通过线圈设计优化、电路参数匹配与安装工艺改进三大方向，提升罗氏线圈的谐波传输性能，具体策略如下：

1. 优化线圈本体设计

在绕制工艺上，选择低电阻率导线（如铜芯导线），合理控制匝数与线径，降低线圈内阻；采用均匀密绕工艺，减少绕线层数，配合屏蔽层设计，降低杂散电容；优化骨架尺寸，在满足测量范围的前提下，减小自感，扩大高频传输带宽。例如，通过精准计算绕线匝数，可在保证感应灵敏度的同时，平衡自感与内阻的关系。

2. 精准匹配积分器参数

根据被测谐波的频率范围，定制积分器参数：对于低频谐波主导的场景（如居民配电网），增大积分电容C₁与惯性环节电阻R₁，降低下限频率f_L；对于高频谐波监测场景（如新能源逆变器输出端），优化积分电路的频率补偿网络，提升上限频率f_H。同时，采用带惯性环节的有源积分器，减少积分非线性误差，确保不同频次谐波的幅值与相位精准还原。

3. 改进安装与抗干扰设计

安装时确保线圈与被测导体同轴，采用柔性开环设计简化安装流程，避免缠绕偏差；在线圈外部增设金属屏蔽层并可靠接地，抑制电磁干扰；选择温度系数低的绝缘材料与导线，减少温度对固有参数的影响。对于复杂工业场景，可采用电容补偿网络，抵消杂散电容的影响，进一步优化高频谐波传输特性。

四、罗氏线圈谐波传输特性的实际应用价值

优化后的罗氏线圈凭借优异的谐波传输特性，在电力系统、新能源、工业制造等领域发挥着关键作用：

在电网谐波治理中，采用宽频带罗氏线圈（如0.1Hz~16MHz）可精准捕捉3次、5次、7次等特征谐波，为治理方案制定提供精准数据支撑。某城市变电站应用案例显示，采用优化后的罗氏线圈监测谐波，3次谐波电流含量可精准控制在6%以内，电网电压波形稳定性显著提升。

在新能源领域，光伏逆变器、电动汽车充电桩的输出电流含丰富高频谐波，罗氏线圈可实现0.1Hz~1MHz范围内的谐波精准测量，确保并网电能质量达标。某10kV光伏电站采用罗氏线圈后，谐波监测精度提升30%，有效避免了并网失败问题。

在工业制造中，变频器、电焊机等非线性负载产生的高频谐波易导致设备故障，罗氏线圈可实时监测谐波变化，为设备运维提供预警。其灵活安装特性可实现不断电监测，降低运维成本。

五、结语

罗氏线圈的谐波传输特性是其实现精准谐波测量的核心基础，受线圈固有参数、积分器性能与安装条件的综合影响。通过优化线圈设计、精准匹配电路参数、改进安装与抗干扰工艺，可显著提升其谐波传输的线性度与宽频带响应能力。随着电力系统智能化与新能源的快速发展，对罗氏线圈谐波传输特性的要求将不断提高，未来需进一步结合新材料、新电路设计，推动其在更复杂场景下的精准应用，为电能质量提升提供更可靠的技术支撑。
