EMI 传导发射测试：电流检测探头法与主流替代方案全解析

在EMI（电磁干扰）传导发射测试中，电流检测探头法是常用的传导干扰测量手段之一，除此之外，还有多种方法适用于不同测试场景、频段和被测对象，核心方法及特点如下：

一、 替代 / 互补的 EMI 传导发射检测方法

1. 线路阻抗稳定网络法（LISN 法）

这是传导发射测试的标准方法，适用于 9 kHz–30 MHz频段，也是民用、工业产品 EMI 认证的必测方法。

原理：LISN（线路阻抗稳定网络）串联在被测设备（EUT）与电网之间，提供标准的 50Ω 阻抗，同时隔离电网干扰，提取 EUT 电源线中的差模和共模干扰电压。

优势：阻抗稳定、重复性高，直接满足 CISPR 11、CISPR 22 等国际标准要求，数据可用于认证。

对比电流探头法：LISN 测电压，聚焦电源线干扰；电流探头测电流，可用于非电源线（如信号线）或无法接入 LISN 的场景。

2. 电压探头法

原理：通过高阻抗电压探头直接测量被测线缆与参考地之间的干扰电压，或测量设备端口的干扰电压。

适用场景：适用于 信号线、控制线的传导干扰测量，或设备内部模块间的干扰定位。

注意事项：探头阻抗需远高于被测回路阻抗，避免对被测信号造成负载效应，影响测量精度。

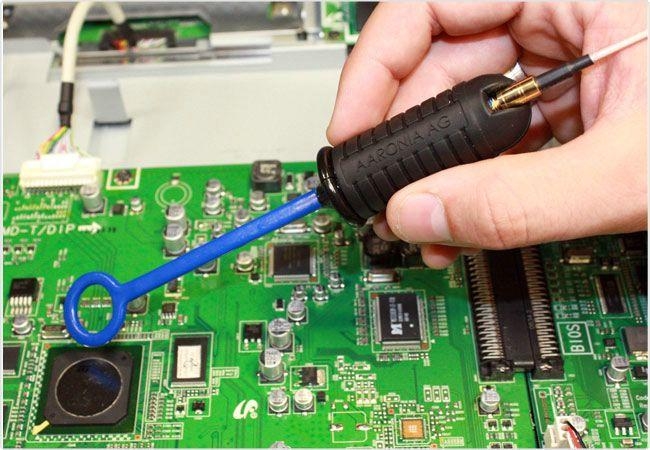

3. 近场探头法（磁场 / 电场探头）

属于辐射干扰预兼容测试的常用方法，但也可辅助传导干扰定位。

原理：利用小型磁场探头（环形）或电场探头（偶极子）靠近被测线缆、元器件或壳体，捕捉泄漏的近场电磁信号。

适用场景：EMI 故障定位（如查找干扰源位置）、设备内部 EMI 排查，频段可覆盖 MHz–GHz范围。

对比电流探头法：近场探头测空间场强，用于定性分析；电流探头测线缆电流，可定量分析传导干扰的大小。

4. 电流分流器法

原理：将一个精密低阻值电阻（分流器）串联在被测回路中，通过测量电阻两端的电压降，计算出回路中的干扰电流（\(I = U/R\)）。

优势：在 低频段（如 kHz 级）测量精度高，阻抗稳定，适用于精准的电流干扰定量分析。

局限性：需要断开被测回路串联分流器，操作相对繁琐；高频下寄生电感会影响测量精度，一般用于 30 MHz 以下频段。

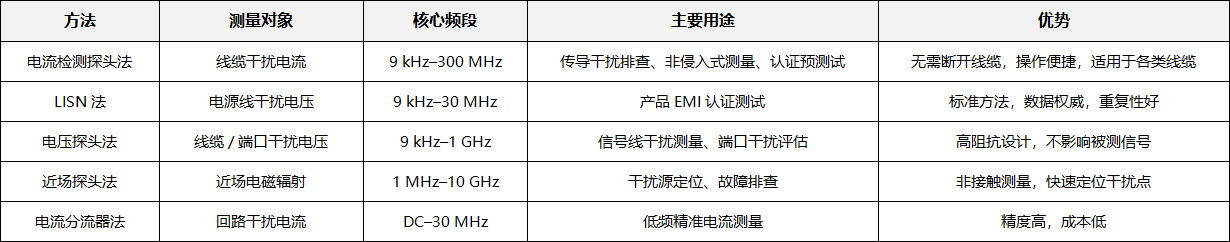

二、 不同方法的核心应用场景对比

三、 方法选择的关键原则

1. 若需认证级测试：优先选择LISN 法（电源线），符合标准要求。

2. 若需非侵入式传导干扰排查：选择电流检测探头法，适用于电源线、信号线等各类线缆。

3. 若需干扰源定位：选择近场探头法，快速找到设备内部的干扰发射点。

4. 若需低频精准电流测量：选择电流分流器法，精度优于高频电流探头。
