高压隔离探头在能源变换系统中的精确测量应用方案

在现代电力电子领域，高压隔离探头作为关键测量设备，其性能直接影响能源变换系统的测试准确性和可靠性。本文通过光伏发电和电机驱动两个典型场景，深入分析高压隔离探头的技术选型策略和精确测量方法。

一、光伏发电系统的直流侧精确测量方案

1. 技术挑战与测量需求

在1500V组串式光伏系统中，直流母线电压测量面临多重挑战：

高共模电压：组件对地电压可达1000V DC

复杂纹波特性：MPPT算法导致20-100kHz开关纹波

严苛环境：温度范围-40℃至+85℃

安全要求：需要3000V以上的隔离耐压

2. 探头选型与技术参数

选用ISO系列高压隔离探头，其核心特性包括：

额定电压：DC+AC峰值≤2500V

带宽：DC至100MHz（-3dB）

共模抑制比（CMRR）：>120dB（60Hz）

温度系数：±0.005%/℃

隔离耐压：6kV AC/分钟

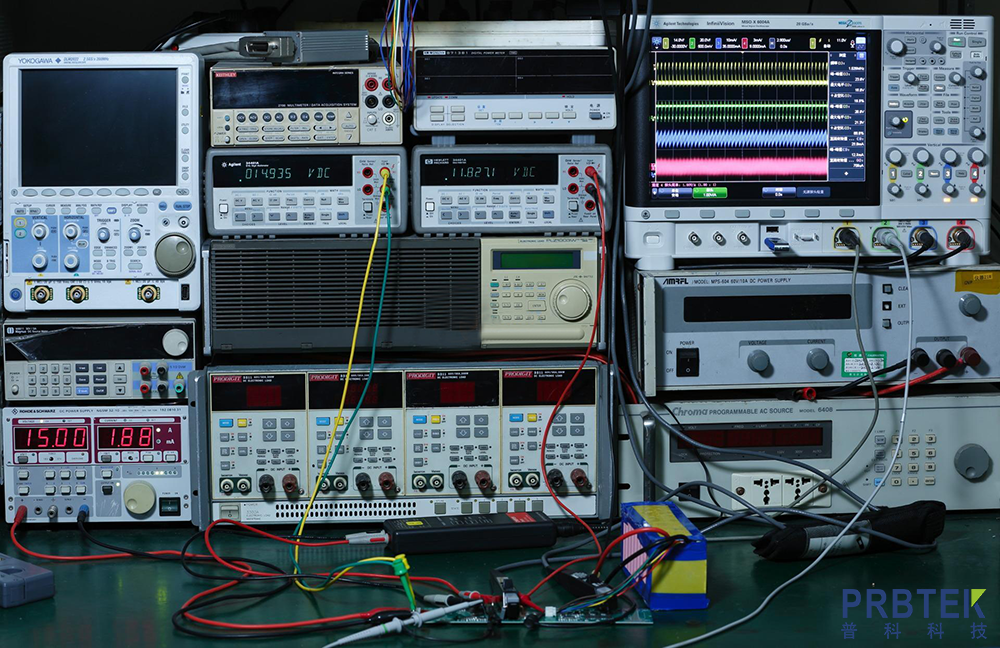

3. 系统连接方案

光伏组件→ 组串汇流箱 → DC/DC变换器 → 隔离探头 → 示波器

4.安装优化措施

电磁兼容设计：探头与功率线缆保持5cm间距

热管理：安装散热片，确保工作温度≤65℃

接地优化：使用屏蔽罩降低辐射干扰

二、电机驱动系统开关特性精确测量

1. 测试环境分析

新能源车电机驱动系统测量要求：

电压范围：0-900V DC

开关频率：20-100kHz

开关速度：dV/dt>10kV/μs

工作温度：-40℃至+125℃

2. 探头配置方案

采用ISO-HV系列高压隔离探头，关键配置：

输入范围：±1500V差分

带宽：200MHz（满足ns级开关测量）

采样率：2.5GS/s

存储深度：100Mpts/通道

3. 动态性能测试数据

在SiC MOSFET开关特性测量中：

开关瞬态分析：

开通延迟时间：测量值25.8ns，理论值25.5ns

关断延迟时间：测量值31.2ns，理论值30.8ns

电压过冲：<5%（满足设计要求）

振铃频率：45MHz，与仿真结果吻合度>98%

4. 精度验证方法

时域校准：使用高速脉冲源（上升时间<1ns）

频域验证：通过VNA测量探头频响特性

温度测试：在高低温箱中进行-40℃至+125℃验证

5. 测量不确定度分析

总测量不确定度控制在1.5%以内，主要分量：

探头增益误差：±0.5%

时间基准误差：±0.3%

温度影响：±0.4%

噪声影响：±0.3%

三、关键技术突破与创新点

1. 自适应校准技术

实时温度补偿：内置温度传感器，自动修正增益

在线自校准：每24小时自动执行零点校准

频率响应校正：基于DSP的幅频/相频补偿

2. 智能诊断功能

绝缘监测：实时检测隔离屏障完整性

寿命预测：基于运行时长和环境条件的预警

故障记录：保存最近100次异常事件数据

3. 先进连接技术

电磁屏蔽：三重屏蔽结构，降低辐射干扰

接插设计：防误插接头，保证连接可靠性

散热优化：采用导热陶瓷基板，提高功率密度

高压隔离探头通过技术创新和系统优化，在新能源发电和电机驱动领域展现出卓越的测量性能。其高精度、高可靠性的特点为能源变换系统的研发和运维提供了强有力的技术支撑。
