别让延时毁了测量！示波器探头延时校准完整指南

校准探头延时是确保高速信号测量准确性的关键步骤，尤其在示波器与探头组合使用时，延时偏差会导致时序测量误差（如建立时间、保持时间、信号间相位差等）。以下从校准原理、适用场景、校准步骤及验证方法展开说明，以示波器有源探头和差分探头为例详解操作流程。

一、校准探头延时的核心原理

探头延时（Probe Delay）指信号从探头输入到示波器采集端的传输时间差，由三部分构成：

物理延时：探头线缆长度、内部电路（如放大器、滤波器）导致的固有延时；

寄生参数延时：探头与被测件连接时，接触电阻、分布电容引入的附加延时；

温度 / 频率漂移：环境温度变化或信号频率升高时，延时的微小波动。

校准的目标是通过示波器内置功能或外部标准信号，测量并补偿这部分延时，确保：

单通道测量时，信号时序与实际一致（误差≤10ps，高频场景需≤1ps）；

多通道对比时（如差分信号、同步时钟与数据），通道间延时差≤5ps，避免相位测量失真。

二、必须校准的典型场景

高速数字信号测量（≥1Gbps）：如 PCIe 5.0（32Gbps PAM4）、DDR5（6.4Gbps）信号，10ps 延时误差会导致约 3% 的时序测量偏差，超过协议容限。

差分信号分析：差分探头的两根信号线若延时不一致，会降低共模抑制比（CMRR），导致噪声误判为信号抖动。

多通道同步测量：如电源纹波与控制信号的时序关联、多芯片间数据交互，通道间延时差需控制在信号周期的 1/10 以内（如 1GHz 信号需≤100ps）。

探头更换或环境变化后：更换探头、调整线缆长度、环境温度变化超过 10℃时，需重新校准（延时漂移可能达 50ps 以上）。

三、校准步骤：以示波器 + 有源探头为例

（一）准备工具与环境

硬件：示波器（支持探头延时校准功能，如 Tektronix MDO3000、Keysight DSOX1204G）、配套有源探头（如 Tektronix P7313 13GHz 探头）、示波器自带的校准信号源（通常为 1kHz 方波，峰峰值 3V）或专用校准夹具（如差分探头的校准板）。

环境：温度稳定（23±2℃），避免气流直吹探头（温度波动会导致延时漂移），探头线缆自然下垂（避免弯曲过度改变分布参数）。

（二）单端有源探头延时校准

连接校准信号

将探头探针连接到示波器前面板的 “CAL” 校准信号输出端，探头接地夹连接到校准信号的地端（确保接地电阻≤1Ω，避免接地环路引入噪声）。

示波器通道设置：耦合方式为 “DC”，带宽限制关闭（或设置为探头额定带宽），时基调整至能清晰显示 2-3 个校准方波周期（如 1kHz 信号，时基设为 500μs/div）。

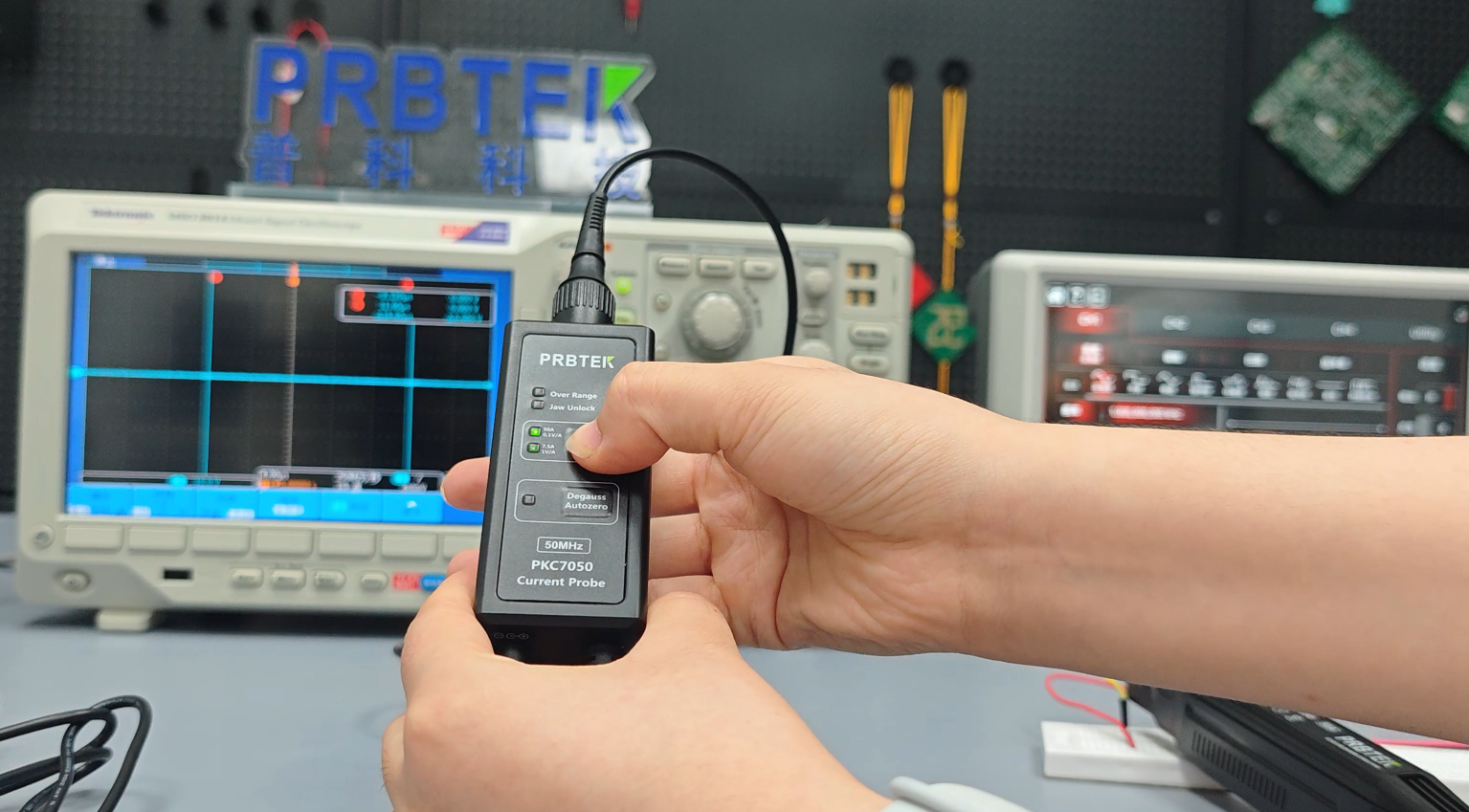

启动示波器校准功能

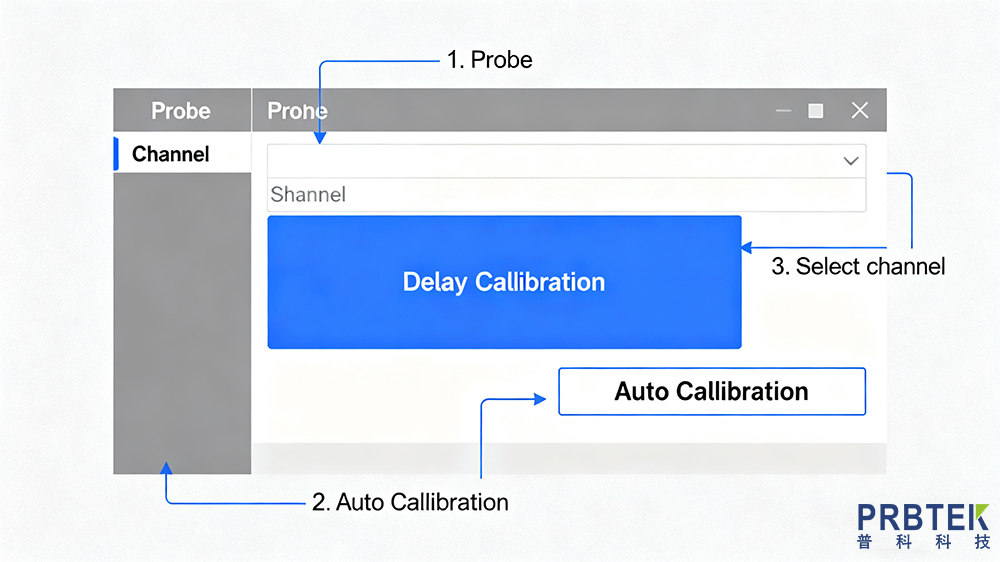

按示波器面板 “Probe” 键，选择当前通道（如 CH1），进入 “Probe Setup” 菜单，找到 “Delay Calibration”（延时校准）选项。

部分高端示波器支持 “Auto Calibration”（自动校准）：示波器会自动测量校准信号的上升沿与内部触发的时间差，计算并存储探头延时补偿值（通常显示为 “Calibrated Delay: XX ps”）。

手动校准（无自动功能时）

若示波器无自动校准，需对比校准信号的实际触发点与理想位置：

用示波器自带的 “Zero Delay” 参考通道（部分型号支持）或短接探头（探针直接接地），记录触发基线位置（时间零点）；

接入校准信号，测量上升沿过阈值点（如 50% 幅度）与时间零点的偏差，即为探头延时；

在通道设置中手动输入该延时值（如 “Delay Offset: +120ps”），完成补偿。

（三）差分探头延时校准（以高速差分信号为例）

差分探头需同时校准单端延时和通道间延时差（两根信号线的延时不一致会导致差分信号失真）：

连接差分校准夹具

使用探头配套的差分校准板（如 Keysight N2891A），输出已知延时差的差分信号（如 1Vpp、1GHz 方波，预设通道间延时 0ps）。

将差分探头的正端（+）接校准板 “+OUT”，负端（-）接 “-OUT”，接地端接校准板 “GND”。

校准单端延时

分别测量正、负通道的延时（方法同单端探头），记录为Delay+和Delay-，确保两者均在探头标称范围内（如 ±50ps）。

校准通道间延时差

在示波器中开启 “Math” 功能，计算差分信号（CH1 - CH2），观察差分波形的上升沿是否对称（无畸变）；

若存在不对称（如上升沿有过冲或倾斜），说明Delay+与Delay-存在偏差，在探头设置中微调其中一个通道的延时（如增加Delay-10ps），直至差分波形对称；

最终要求通道间延时差≤5ps（10GHz 以上信号需≤1ps）。

四、校准后验证方法

时间间隔测量验证

用校准后的探头测量已知周期的信号（如 100MHz 晶振输出），计算周期误差：若实际周期为 10ns，测量值应在 9.995ns-10.005ns 范围内（误差≤5ps）。

多通道同步验证

将同一信号分两路输入两个校准后的通道（如通过功分器），测量两通道信号的上升沿时间差，应≤3ps（排除信号分路器的固有延时）。

高频信号相位验证

对 10GHz 正弦信号，用两个探头分别测量输入和输出端，计算相位差：若实际传输相位差为 0°，测量值应≤0.1°（对应约 2.8ps 延时差，10GHz 下 1°≈27.8ps）。

五、常见问题与解决方案

校准后延时误差仍过大

检查探头线缆是否过度弯曲（弯曲半径需≥探头标称值，如≥30mm），过度弯曲会增加分布电容，导致延时增加；

清洁探头探针和校准信号端（氧化层会引入接触电阻，导致信号畸变，可用无水酒精擦拭）。

多次校准结果不一致

环境温度不稳定：开启示波器和探头预热 30 分钟（尤其高精度测量，需预热 1 小时），确保器件温度稳定；

接地不良：使用短接地针（≤1cm）替代长接地夹，减少接地电感导致的延时波动。

差分探头共模抑制比低

优先检查通道间延时差是否超过 10ps，延时差过大会导致共模信号无法完全抵消，可重新校准通道间延时。

结语

探头延时校准是高速信号测量的 “基础校准”，其精度直接决定时序分析、相位测量的可靠性。对于 10Gbps 以上信号，建议每次测量前进行校准，并记录环境温度与校准值（便于追溯误差来源）。通过规范校准流程，可将延时误差控制在信号周期的 1% 以内，满足绝大多数工业与科研场景的测量需求。
