第三代半导体电压电流测试：半桥下管测试方案解析

在半导体技术飞速发展的浪潮中，第三代半导体凭借其优异的性能，在电力电子、新能源等诸多领域崭露头角。而对第三代半导体进行精准的电压电流测试，是确保其性能得以充分发挥、系统稳定运行的关键环节。其中，半桥下管测试方案，为相关测试工作提供了有效的技术支撑与操作指引。

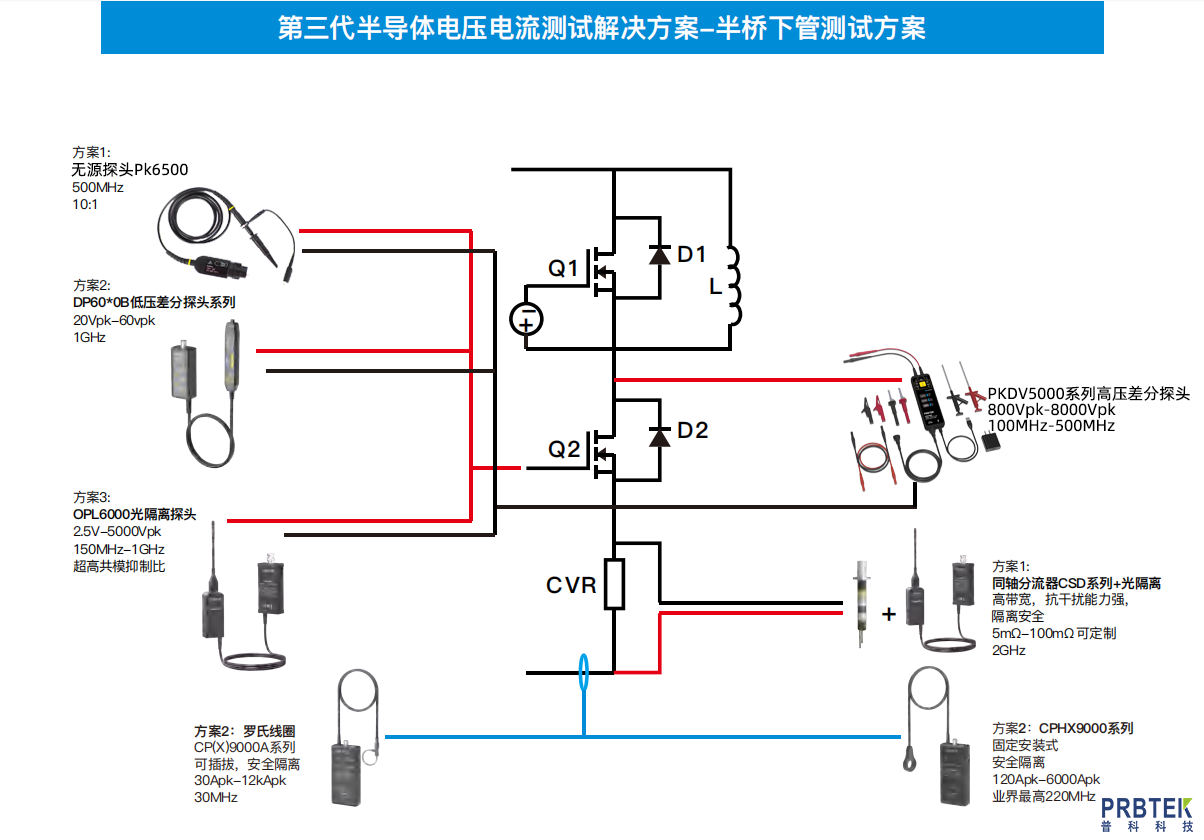

半桥下管测试涉及多种专业测试探头与设备，不同的方案适用于不同的测试场景与需求。

无源探头 Pk6500，具备 500MHz 的带宽，采用 10:1 的分压比例，能够较为便捷地对电压信号进行采集，在一些对带宽和测试精度要求相对适中的场合，可快速开展初步的电压测试工作。

DP60*0B 低压差分探头系列，拥有 20Vpk - 60Vpk 的电压范围和 1GHz 的高带宽，对于低压且对带宽要求较高的差分信号测试，能精准捕捉信号的细微变化，为测试人员提供更清晰的信号特征。

OPL6000 光隔离探头，电压范围覆盖 25V - 5000Vpk，带宽在 150MHz - 1GHz 之间，还具备超高共模抑制比的特性。这使得它在面对存在较高共模干扰的测试环境时，能有效抑制干扰，准确测量差分电压，保障测试数据的可靠性，尤其适用于高压且干扰较强的场景。

在电流测试方面，也有丰富的方案选择。罗氏线圈 CPH (X) 9000A 系列，属于可插拔式且安全隔离的类型，电流测量范围为 30Apk - 12kApk，带宽达 30MHz，能够灵活应对不同规模的电流测试，为电流信号的采集提供便利。

PKDV5000 系列高压差分探头，电压范围为 800Vpk - 8000Vpk，带宽在 100MHz - 500MHz 之间，可用于高压差分电压的测试，在高压电力电子等相关领域的测试中能发挥重要作用。

同轴分流器 CSD 系列搭配光隔离的方案，具有高带宽、抗干扰能力强的特点，隔离安全，电阻范围在 5mΩ - 100mΩ 且可定制，带宽达 2GHz，能在高带宽、高干扰的复杂测试场景下，精准测量电流信号。CPHX9000 系列则是固定安装式，安全隔离，电流范围为 120Apk - 6000Apk，带宽达业界最高的 220MHz，适用于一些固定安装且对大电流、高带宽测试有需求的场合。

这些测试方案共同构成了半桥下管测试的完整体系，为第三代半导体的研发、生产与应用过程中的电压电流测试提供了全面、可靠的技术手段。通过合理选择与运用这些测试方案，技术人员能够更精准地掌握第三代半导体器件的电气特性，为相关产品的优化与创新奠定坚实基础，推动第三代半导体技术在各个领域的深入应用与发展。
