普通探头接浮地测试对测试结果的影响及优化方案​

在电子测量领域，探头作为连接被测设备（DUT）与测量仪器的核心组件，其接地方式直接决定了测试数据的准确性与可靠性。浮地测试作为一种特殊的测量场景，因被测电路不与大地直接相连，常被用于避免共地干扰、保障人员安全等场景。然而，若使用普通探头（如常见的无源电压探头）进行浮地测试，往往会引发一系列问题，对测试结果产生显著负面影响。本文将从浮地测试的基本原理出发，深入分析普通探头接浮地测试时的关键影响，并提出针对性的优化方案。

一、浮地测试的概念与应用场景

浮地测试，即 “悬浮接地测试”，指被测电路的参考地（信号地）不与测量仪器的接地端（或大地）相连，两者处于 “悬浮” 状态。这种测试方式的核心目的是：一方面避免被测电路与大地之间形成共地回路，减少外界电磁干扰（EMI）对微弱信号的影响；另一方面，当被测设备存在高压回路时，浮地可防止接地回路中产生过大电流，保障测试人员与设备安全。

浮地测试常见于工业控制、医疗设备、电力电子等领域。例如，在测试变频器的输出电压时，为避免变频器内部开关器件产生的高频干扰通过接地回路传导至示波器，需采用浮地测试；在医疗设备测试中，为防止接地故障导致的漏电流影响患者安全，也常要求浮地测量。

二、普通探头接浮地测试的核心影响

普通探头（以无源电压探头为例）的设计默认 “探头接地端与测量仪器地、大地共地”，其接地阻抗较高（通常为数百欧姆至数兆欧姆），且缺乏针对浮地场景的隔离设计。当将此类探头用于浮地测试时，会从信号完整性、测量精度、设备安全三个维度产生负面影响，具体如下：

（一）信号完整性受损：引入共模干扰与波形畸变

浮地测试中，被测电路的 “浮地” 与测量仪器的 “大地” 之间存在电位差（即共模电压）。普通探头的接地端若直接连接被测电路的浮地，其接地阻抗无法抑制共模电压的传导，导致共模信号混入测量回路，引发两大问题：

信号叠加失真：共模电压会与被测的差模信号（如电路中的电压波形）叠加，使测量结果偏离真实值。例如，当被测电路存在 10V 共模电压，而实际需测量的信号仅为 2V 时，普通探头会将 10V 共模电压与 2V 信号一同传入示波器，显示结果为 12V，完全掩盖真实信号；

波形噪声增大：共模干扰多为高频噪声（如开关电源产生的尖峰干扰），普通探头的接地引线（通常为 10-30cm）会形成 “天线效应”，接收外界高频干扰并注入测量回路，导致示波器显示的波形出现杂波、尖峰，甚至无法分辨真实信号的轮廓。

（二）测量精度下降：接地阻抗与负载效应的双重影响

普通探头的设计参数（如输入阻抗、接地阻抗）未适配浮地场景，会通过 “阻抗不匹配” 和 “负载效应” 降低测量精度：

接地阻抗不匹配导致分压误差：普通探头的接地端阻抗（含探头内部接地电阻与引线寄生电感）通常在 1kΩ-10MΩ 之间，而浮地电路的输出阻抗可能低至几十欧姆（如功率电路）或高达数百兆欧姆（如微弱信号电路）。当探头接地阻抗与被测电路输出阻抗不匹配时，两者会形成分压回路，导致实际传入测量仪器的信号幅度被 “衰减” 或 “放大”。例如，若被测电路输出阻抗为 100Ω，普通探头接地阻抗为 1kΩ，根据分压原理，测量信号仅为真实值的 9.1%（100/(100+1000)），误差远超工业测量允许的 ±5% 范围；

负载效应改变被测电路工作状态：普通探头的输入电容（无源探头通常为 10-20pF）和输入电阻（通常为 10MΩ）会成为被测电路的 “额外负载”。在浮地测试中，被测电路（如高频振荡电路、低功耗电路）对负载变化极为敏感，探头的负载效应会破坏电路原有的阻抗平衡，导致电路工作点偏移。例如，测试高频振荡器的输出频率时，探头的输入电容会与电路中的电感、电容形成新的谐振回路，使振荡频率偏移数千赫兹，测量结果完全失去参考价值。

（三）设备与人员安全风险：高压击穿与触电隐患

浮地测试场景中，被测电路常存在高压（如电力设备中的数百伏至数千伏电压），普通探头的绝缘设计和接地方式无法应对高压环境，存在两大安全隐患：

探头绝缘击穿导致设备损坏：普通探头的探头尖端与接地端之间的绝缘耐压通常仅为数百伏（如常见的 10:1 无源探头耐压为 300V CAT II），而浮地电路的共模电压可能高达数千伏。当共模电压超过探头的绝缘耐压时，会击穿探头内部的绝缘层，导致探头短路，进而将高压引入测量仪器（如示波器），烧毁仪器的输入模块；

接地回路漏电引发触电风险：若普通探头的接地引线接触不良或破损，浮地电路的高压会通过探头外壳传导至测量仪器，再通过仪器的接地端形成 “对地漏电回路”。此时，测试人员若接触仪器外壳或探头，会面临触电风险，尤其在医疗、电力等高压场景中，后果可能危及生命。

三、浮地测试的优化方案：从探头选型到操作规范

针对普通探头接浮地测试的弊端，需从 “硬件选型”“电路设计”“操作规范” 三个层面优化，确保测试结果准确且安全：

（一）选型优化：采用专用浮地测试探头

专用浮地探头通过 “隔离设计” 或 “低接地阻抗设计”，从根源上解决普通探头的缺陷，常见类型包括：

隔离探头：采用光电隔离或电磁隔离技术，将被测电路的浮地回路与测量仪器的大地回路完全隔离，可抑制高达数千伏的共模电压（如某品牌隔离探头共模抑制比（CMRR）达 60dB@50Hz，共模电压耐受值达 1000V）。同时，隔离探头的输入阻抗高达 100MΩ，输入电容低至 1pF，可最小化负载效应，适用于高压、高频浮地测试场景；

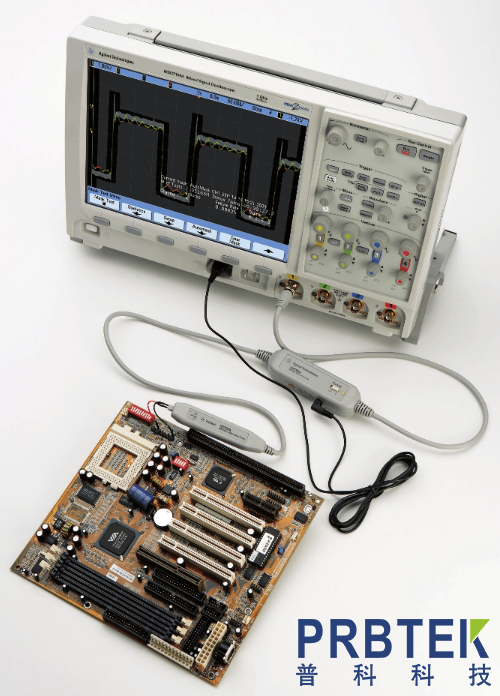

差分探头：通过两个对称的输入通道接收被测信号，直接测量 “浮地” 与 “参考点” 之间的差模信号，同时抑制共模干扰（CMRR 通常达 80dB@1kHz）。与普通探头相比，差分探头无需依赖 “大地” 作为参考，可直接接入浮地电路，且接地阻抗低至 10Ω，适用于工业控制、电机驱动等中低压浮地测试场景。

（二）电路设计优化：构建浮地测试辅助回路

若受限于成本无法更换专用探头，可通过电路设计降低普通探头的负面影响：

增加共模抑制电路：在被测电路输出端与探头之间串联共模电感、并联 Y 电容，抑制共模电压的传导；同时，在探头接地端串联一个与被测电路输出阻抗匹配的电阻（如被测电路输出阻抗为 100Ω，串联 100Ω 电阻），减少分压误差；

采用 “浮地 - 接地” 转换模块：通过隔离放大器、光耦等器件构建转换模块，将浮地信号转换为接地信号后再接入普通探头。例如，使用隔离放大器将浮地的 2V 信号转换为对地的 2V 信号，既避免共模干扰，又兼容普通探头的测量需求。

（三）操作规范优化：减少人为误差与安全风险

缩短接地引线长度：普通探头的接地引线长度每增加 10cm，寄生电感会增加约 1μH，高频干扰接收能力增强。操作时应将接地引线缩短至 5cm 以内，或使用 “接地弹簧” 直接接触被测电路的接地焊点，减少天线效应；

验证共模电压范围：测试前使用万用表测量被测电路浮地与大地之间的共模电压，若超过普通探头的耐压值（如 300V），严禁使用普通探头，需更换隔离探头或采取降压措施；

佩戴绝缘防护装备：在高压浮地测试场景中，即使使用专用探头，也需佩戴绝缘手套、绝缘鞋，避免接触被测电路的高压端，降低触电风险。

四、结论

普通探头因接地阻抗高、缺乏隔离设计，在浮地测试中会导致信号失真、精度下降，甚至引发设备损坏与人员安全风险，无法满足浮地测试的准确性与安全性要求。在实际应用中，应优先选用隔离探头、差分探头等专用设备，辅以共模抑制电路设计与规范操作，从硬件到软件层面消除浮地测试的负面影响。

随着电子设备向高频、高压、低功耗方向发展，浮地测试的需求将持续增加，对探头的性能要求也将进一步提升。未来，兼具高共模抑制比、低负载效应、小型化的专用浮地探头将成为主流，为电子测量提供更可靠的技术支撑。
