VNA 网分专用电缆组件：特性解析与选型指南

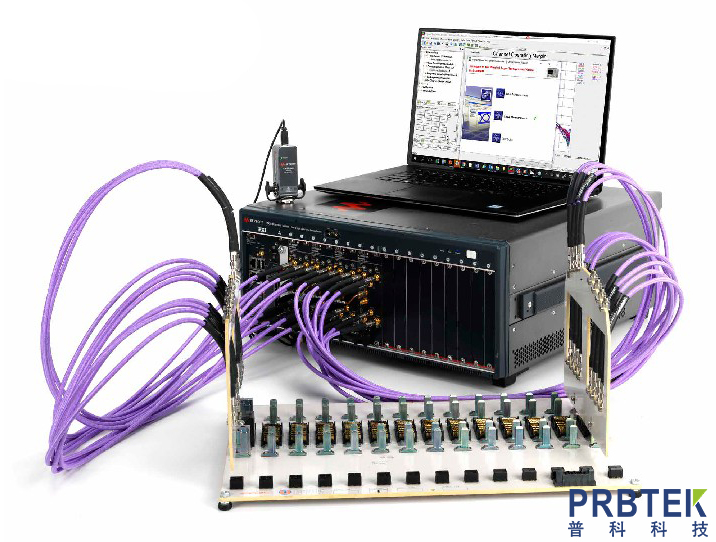

在射频微波测试领域，VNA 网分专用电缆组件是保障高频信号稳定传输的 “神经中枢”。从 18GHz 的常规测试到 67GHz 的毫米波前沿应用，选择适配的电缆组件直接决定了测量精度与系统可靠性。本文将深入解析射频微波电缆组件的核心特性，并提供针对性的选型建议。

一、电缆组件的核心特性解析

（一）电气性能：信号传输的 “质量基准”

1.低损耗与宽频带设计

优质电缆组件通过材料创新实现性能突破：采用发泡聚乙烯绝缘层（介电常数低至 1.3），配合精密内导体（铜包铝或实心铜材质），可显著降低高频趋肤效应带来的损耗。这种设计使其能稳定覆盖 DC-67GHz 全频段，即使在 67GHz 的毫米波领域，也能保持优异的信号传输效率。值得注意的是，虽然插入损耗可通过校准消除，但低损耗设计能从源头提升系统能效，尤其在长距离传输或多组件串联场景中优势明显。

2.信号完整性的三重保障

驻波比（VSWR）：高性能组件的驻波比可控制在 1.25:1 以内，意味着信号反射损耗低于 0.08dB。在多载波通信测试中，这一指标能有效降低信号干扰导致的误码率，确保复杂波形的精准还原。

相位稳定性：半刚性电缆采用固态聚四氟乙烯介质，在 - 55℃~+125℃范围内相位变化极小；柔性电缆则通过铠装结构与应力缓释设计，将弯曲时的相位波动控制在 5° 以内，避免因线缆姿态变化引入测量误差。

无源互调（PIM）：半刚 / 半柔电缆凭借精密的金属连接工艺，可实现 <-120dB 的 PIM 性能，在军事雷达、卫星通信等对杂散信号极为敏感的系统中不可或缺。

（二）机械与环境可靠性：复杂场景的 “生存能力”

1.动态稳定性指标

柔性测试电缆需经受频繁弯曲、移动的考验，其机械稳相 / 稳幅性能至关重要。合格产品在弯曲半径≥规定值时，插入损耗漂移可控制在 0.1dB 以内，相位变化幅度极小。例如在 6GHz 频段的器件测试中，若电缆弯曲导致损耗波动超过 0.2dB，可能直接掩盖被测件的真实性能差异，造成误判。

2.极端环境耐受能力

机械寿命：采用耐磨合金接口的组件，插拔寿命可达 500 次以上，且多次插拔后 VSWR 仍能保持≤1.3:1，满足生产线高频次测试需求。

环境适应性：通过铝箔 + 铜丝编织的多层屏蔽结构（屏蔽效率≥90dB），配合耐高低温材料，电缆可在 - 55℃~+265℃温度范围稳定工作，同时耐受 15g 的振动加速度，完全适配舰载、机载等严苛环境。

二、电缆组件选型策略

（一）按频率需求精准匹配

18GHz 及以下：适用于消费电子、物联网设备测试，优先选择柔性电缆，平衡操作便捷性与成本。需关注驻波比≤1.3:1，插拔寿命≥300 次。

26.5GHz-40GHz：5G 基站、卫星通信设备测试的核心频段，建议选用半柔电缆，兼顾相位稳定性（弯曲相位变化≤3°）与机械强度，屏蔽效率需≥85dB。

50GHz-67GHz：毫米波雷达、6G 预研等前沿领域，必须采用半刚性电缆或铠装柔性电缆，确保驻波比≤1.25:1，PIM≤-110dB，同时满足高温环境下的相位稳定性要求。

（二）按应用场景侧重筛选

实验室研发：优先考虑相位稳定性（弯曲变化≤5°）与低损耗特性，可选择带铠装的柔性电缆，适应复杂测试姿态。

生产线测试：侧重插拔寿命（≥500 次）与动态稳定性（损耗漂移≤0.1dB），建议选用快插式接口，提升测试效率。

户外 / 严苛环境：需满足宽温（-55℃~+150℃）、高振动（10g 以上）要求，屏蔽效率≥90dB 的军标级组件是首选。

（三）定制化需求考量

当标准产品无法满足特殊场景时，可从三方面定制：

连接器类型：根据 VNA 端口（如 N 型、SMA、2.92mm）定制接口，确保阻抗匹配（50Ω 标准）；

电缆长度：短距离测试（≤1m）优先选半刚性电缆减少损耗，长距离传输（≥3m）需优化屏蔽层设计；

特殊工艺：在医疗成像等对 EMI 敏感的场景，可增加吸波材料层，进一步降低电磁辐射。

三、总结

射频微波电缆组件的选型需兼顾 “性能适配” 与 “场景兼容”：低频段侧重成本与灵活性，高频段聚焦相位稳定性与损耗控制，极端环境则需强化机械与环境耐受性。通过精准匹配频率需求、应用场景及定制化要求，才能充分发挥 VNA 的测试精度，为射频微波系统的研发与生产提供可靠支撑。未来随着 6G、太赫兹技术的发展，电缆组件将向更低损耗、更高稳定性、更微型化方向演进，持续推动测试技术的突破。
