漏电断路检测中探头的选择与应用​

在电气安全领域，漏电断路检测是保障用电安全的关键环节。而探头作为检测系统中直接与被检测对象接触或感应的部件，其性能和选型直接影响检测的准确性与可靠性。本文将详细介绍漏电断路检测中常用的探头类型及其应用场景。

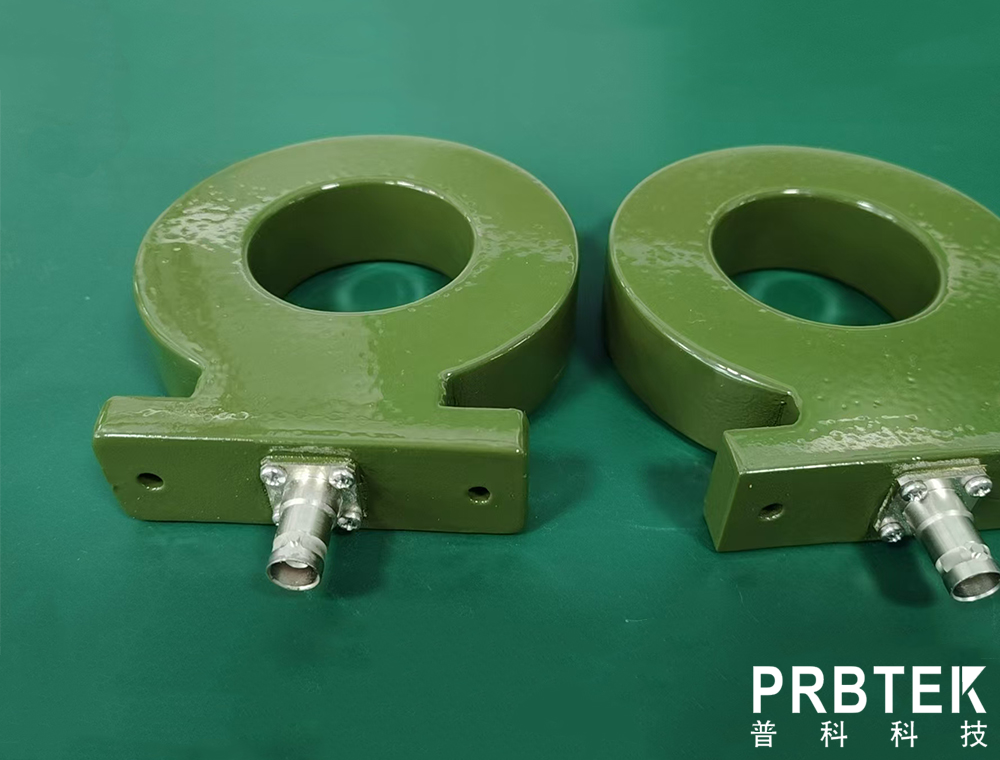

电流互感器

电流互感器是漏电断路检测中应用最为广泛的一种探头。它基于电磁感应原理，当电路中存在漏电电流时，互感器次级会感应出相应的电流信号，通过对该信号的处理和分析，可判断是否发生漏电故障。

这种探头具有测量范围广、精度高、线性度好等优点。适用于各种低压配电系统、家用电器、工业设备等的漏电检测。在实际应用中，根据被检测电流的大小，可选择不同变比的电流互感器，以确保检测信号的准确性。

霍尔效应探头

霍尔效应探头利用霍尔元件的霍尔效应来测量电流。当电流通过导体时，会在导体周围产生磁场，霍尔元件在磁场中会产生与磁场强度成正比的霍尔电压，通过测量霍尔电压可计算出相应的电流值。

霍尔效应探头具有响应速度快、频带宽、无接触测量等特点。尤其适用于高频漏电信号的检测以及对被检测电路影响要求较高的场合，如精密电子设备、医疗仪器等的漏电检测。

电阻分压探头

电阻分压探头主要用于检测电路中的电压信号，间接反映漏电情况。它由两个电阻串联组成，通过合理选择电阻的阻值比例，将高电压信号分压为低电压信号，以便后续检测电路进行处理。

这种探头结构简单、成本低，但测量精度相对较低，且受温度影响较大。通常适用于对测量精度要求不高的低压电路漏电检测，如一些简单的民用电器设备。

光纤探头

光纤探头是一种新型的漏电检测探头，它利用光的传输特性来实现信号的检测。当电路中存在漏电时，会引起周围电场或磁场的变化，进而影响光纤中光的传输参数（如光强、相位等），通过检测这些参数的变化可实现漏电检测。

光纤探头具有抗电磁干扰能力强、绝缘性能好、可在恶劣环境下工作等优势。适用于高压电力系统、强电磁干扰环境下的漏电检测，如变电站、工业强电设备等的漏电检测。

综上所述，不同类型的探头在漏电断路检测中各有其独特的优势和适用场景。在实际应用中，应根据被检测对象的特点、检测精度要求、工作环境等因素，合理选择合适的探头，以确保漏电断路检测工作的顺利进行，为电气安全提供有力保障。
