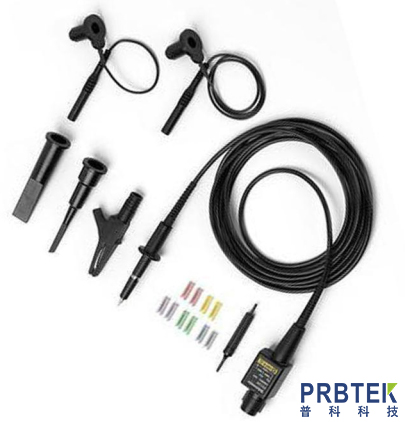

高压单端探头该如何选型

　　在电子测量领域，高压单端探头作为测量高压信号的关键工具，其核心在于保证信号完整性的情况下，把高压信号衰减至测量设备可接受的安全电压范围内。在保障安全的同时准确测量高压信号，是测量高压信号的常用探头。同时面对繁杂多样的测量需求，如何正确的选型是测量结果准确、可靠的有力保障，如何从众多产品里挑选出最适配的高压单端探头，成为工程师以及技术人员的一项重要技能。

　　本文从核心电气参数、安全与可靠性、示波器的兼容性等三个方面，详细介绍了面对不同的情况，我们应该如何进行选型处理。

　　(1)核心电气参数

　　电压的测量范围是选型时首先要关注的参数，探头的额定电压务必要高于被测电路的最高电压，这是保证测量安全与准确的基本条件。在常见的工业电力电子电路中，因为电压波动范围比较大，要是探头额定电压不足，很容易致使探头损坏，甚至引发安全事故;带宽在选型时也要注意，带宽的大小对于准确捕捉信号特征至关重要。一般情况下，探头带宽应至少为被测信号最高频率的 3 - 5 倍。以高速数字信号测量为例，如果信号的最高频率为100MHz，那么探头的带宽需达到 300 - 500MHz 才能准确的还原信号波形;上升时间也同样影响着信号边沿的测量精度，上升时间越小，就越可清晰捕捉快速脉冲信号的细节，对于研究高频开关电源等快速瞬变信号的场景非常关键;在输入阻抗方面，1MΩ 高阻模式适用于大多数常规电路测量，可以有效减少对被测电路的负载影响，而在射频信号测量中，50Ω 匹配模式则更为合适，可确保信号的传输完整性。此外，输入电容要尽可能低，特别是在高频电路测量时，过高的输入电容会使电容的容抗降低，使信号产生畸变，严重影响测量精度。

　　(2)安全与可靠性

　　安全在高压测量领域是绝对不能触碰的关键底线，用于高压测量的探头一定要经过专业的安全方面的认证才行，还得清楚知晓探头的绝缘等级，毕竟在恶劣环境或者进行高电压测量的时候，这些参数会对探头能否正常且稳定地工作起到决定性作用;探头的尖端部分是直接与被测电路相接触的，这部分需要拥有良好的耐磨性能以及可靠的绝缘性能，以此来防止因为出现磨损而致使绝缘性能有所下降;电缆作为信号进行传输的通道，建议选用屏蔽电缆，这样可有效地减少外界电磁干扰对测量信号所产生的影响，而且电缆的长度一般控制在2米以内，避免引入过多的分布电容，防止在测量时产生干扰。

　　(3)示波器的兼容性

　　除此之外，我们还需要考虑示波器的兼容性问题，选择合适的衰减比，正确的接地方式等。值得注意的是在不同的应用场景，关注的侧重点略有不同在开关电源测试里，开关过程会产生高频噪声以及电压尖峰，这就使得探头要有良好的抗干扰能力以及宽频带特性才行，高频脉冲测量时，探头的超宽带宽和低输入电容有严苛要求，这样才能准确捕捉到脉冲的快速边沿，在工业高压维护场景中，高安全等级和便携性是首要考虑因素，方便技术人员在现场进行高效且安全的测量工作。

　　高压单端探头的选型是一项系统性工作，要全面关注电气参数、安全性能和设备适配等多方面因素，经过慎重思考才能选到符合测量需求的优质探头，为电子测量工作提供有力保障。
