微安级电流测量仪器选型指南：从原理到应用场景解析

　　在电子工程、半导体研发、生物医学等领域，经常需要对微小电流(如 1μA 级别)进行精准测量。这类微安级电流的特点是信号强度极弱，易受环境干扰，对测量仪器的灵敏度、稳定性和抗干扰能力提出了极高要求。本文将系统介绍适用于 1μA 电流测量的仪器类型、核心原理及典型应用场景，为实际测量工作提供参考。

　　一、微安级电流测量的核心挑战

　　1μA(微安)等于 10⁻⁶安培，属于极微弱电流信号。其测量难点主要体现在：

　　噪声干扰：环境中的电磁辐射、仪器内部电子元件的热噪声等，可能掩盖真实信号。

　　阻抗匹配：被测电路的高内阻可能导致电流分流，影响测量准确性。

　　稳定性：微小电流易受温度、湿度等环境因素影响，需仪器具备长期稳定的性能。

　　灵敏度与分辨率：仪器需具备至少 0.1μA 的分辨率，才能可靠识别 1μA 级别的信号。

　　二、适用于 1μA 电流测量的仪器类型

　　(一)高精度数字万用表(DMM)

　　原理：通过内部高阻值采样电阻(如 10MΩ)将电流转换为电压信号，再经模数转换器(ADC)量化输出。

　　典型型号与参数：

　　福禄克(Fluke)8808A：直流电流测量范围 200 µA 至 10 A量程，精度 0.02 + 0.005，分辨率 1 nA。

　　是德科技(Keysight)34465A：支持 1 μA 至 10 A 直流电流测量，分辨率 0.01μA，具备 Truevolt 技术提升低电流稳定性。

　　优势：操作简便，集成电压、电阻等多功能测量，适合实验室常规测试。

　　局限：输入阻抗固定，可能对高内阻电路产生负载效应;高速采样能力有限，不适合动态信号。

　　应用场景：电子元件(如二极管、传感器)的静态电流测试、电路漏电流排查。

　　(二)皮安表(Picoammeter)

　　原理：基于静电计技术，采用高输入阻抗(≥10¹⁴Ω)放大器直接测量微弱电流，可检测低至皮安(10⁻¹²A)级信号。

　　典型型号与参数：

　　吉时利(Keithley)6485：电流测量范围 10pA-20mA，分辨率 0.1pA，精度 ±(0.2%+2pA)。

　　泰克(Tektronix)DMM4050：支持 100μA-10A 测量，内置皮安表模式，分辨率 0.01μA。

　　优势：输入阻抗极高(接近理想开路)，几乎不影响被测电路;抗干扰能力强，适合超高内阻场景。

　　局限：功能单一，主要专注于电流测量;价格较高，适合专业实验室。

　　应用场景：半导体器件(如 MOSFET、光伏电池)的泄漏电流测试、生物电信号(如细胞膜离子通道电流)测量。

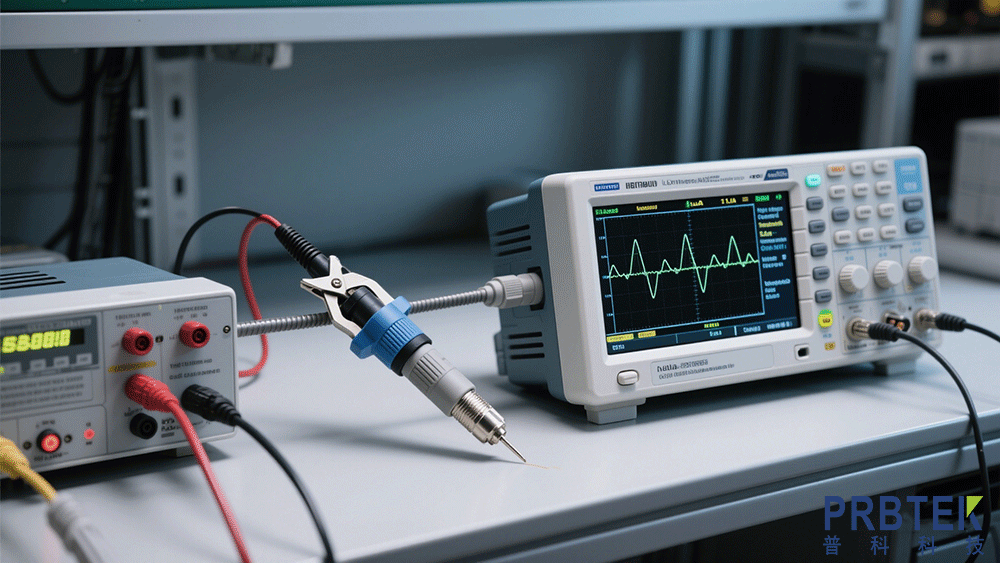

　　(三)电流探头(配合示波器 / 数据采集器)

　　原理：通过电磁感应或霍尔效应原理，非接触式或接触式测量电流，将微小电流转换为电压信号后放大显示。

　　典型国产型号与参数：

　　铱泰 ETCR2150：环路电阻测试仪，电流测量范围 0.000mA-40.0A，分辨率 1μA，支持漏电流测试。

       是德 N2820A/21A：测量范围：5μA至5A (DC至2MHz)；精度：±1%；特点：超高灵敏度，专业级微电流测量

　　优势：可实时观测电流波形，适合动态信号分析;部分型号支持隔离测量，避免接地环路干扰。

　　局限：低频响应有限(部分探头下限为 1Hz);精度受探头校准状态影响较大。

　　应用场景：开关电源纹波电流分析、电机启动瞬间微安级电流波动监测。

　　(四)源表(Source Measure Unit, SMU)

　　原理：集成电流源、电压源与测量功能于一体，可主动施加激励并精确测量反馈电流，支持四端子测试降低接触电阻影响。

　　典型型号与参数：

　　吉时利(Keithley)2400：电流测量范围 1pA-1A，分辨率 0.1pA，精度 ±(0.01%+2pA)。

　　普源精电(RIGOL)DM3068：支持 1μA-3A 电流测量，内置源表模式，分辨率 0.01μA，适合自动化测试系统。

　　优势：全四端测量消除引线电阻误差;可编程控制，适合批量测试或复杂激励场景。

　　局限：体积较大，价格较高;需配合软件编程使用。

　　应用场景：半导体器件特性曲线扫描(如 IV 测试)、燃料电池微小电流输出测量。

　　三、选型关键指标与使用建议

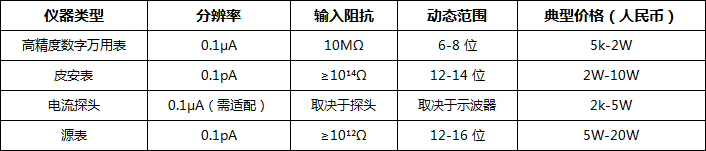

　　(一)核心参数对比

　　(二)选型建议

　　静态单值测量：优先选择高精度数字万用表或皮安表，如 Fluke 8808A 适合常规实验室，Keithley 6485 适合超高内阻场景。

　　动态波形分析：采用电流探头搭配示波器(如 Tektronix MSO5 系)，需注意探头带宽与示波器采样率匹配。

　　自动化测试与激励控制：源表(如 RIGOL DM3068)是最佳选择，可通过 SCPI 指令实现程序控制。

　　性价比方案：铱泰 ETCR2150(环路电阻测试仪)、是德 N2820A/21A 探头 + 示波器组合，适合预算有限的工业检测场景。

　　(三)抗干扰实操技巧

　　屏蔽环境：使用法拉第笼或金属屏蔽盒隔离外部电磁干扰。

　　接地优化：采用单点接地避免接地环路，皮安表需配合专用接地端子。

　　电缆选择：使用低噪声同轴电缆(如 Triax 电缆)，减少电缆泄漏电流影响。

　　温度控制：在恒温环境中测试，避免元件温漂导致电流波动。

　　四、典型应用场景案例

　　半导体研发：使用 Keithley 2400 源表测量 MOSFET 栅极泄漏电流(1μA 以下)，验证器件可靠性。

　　医疗设备测试：通过皮安表检测心电图机(ECG)输入回路的漏电流，确保符合安全标准(≤10μA)。

　　新能源领域：利用电流探头监测锂电池自放电电流(μA 级)，评估电池存储性能。

　　科研实验：在生物电生理实验中，使用 Axon 200B 膜片钳放大器(皮安级分辨率)记录离子通道电流。

　　五、总结

　　测量 1μA 级电流需综合考虑仪器灵敏度、阻抗匹配、抗干扰能力及成本。高精度数字万用表和皮安表适合静态测量，电流探头与示波器组合擅长动态分析，源表则适用于需要激励控制的复杂场景。国产仪器如铱泰、优利德等已能满足工业级 μA 测量需求，而进口品牌(如 Keithley、Fluke)在科研级皮安级测量中仍具优势。实际应用中，需根据被测对象特性与测试目标，合理选择仪器并搭配抗干扰措施，以确保数据的准确性与可靠性。
