什么是浮动测量？原理、应用与安全操作指南

　　一、浮动测量的核心概念与技术原理

　　浮动测量(Floating Measurement)是电子测试领域中的一项关键技术，主要用于测量两个均不接地的测试点之间的电位差。这项技术与差分测量密切相关但具有独特特征：

　　1.基本定义：

　　测量两个均不处于接地电位的点之间的电势差

　　常见于高压功率电子系统的信号检测

　　典型应用场景包括开关电源、电机驱动系统等

　　2.技术特点：

　　共模电压可能高达数百伏

　　需要抑制强共模信号以提取微弱有用信号

　　测量环境通常存在严重电磁干扰(EMI)

　　3.与差分测量的关系：

　　本质上属于差分测量的特殊应用场景

　　可使用差分探头实施，但需考虑高压隔离需求

　　测量对象多为功率电子系统的控制信号

　　二、典型应用场景与技术要求

　　1. 电机驱动系统测量案例

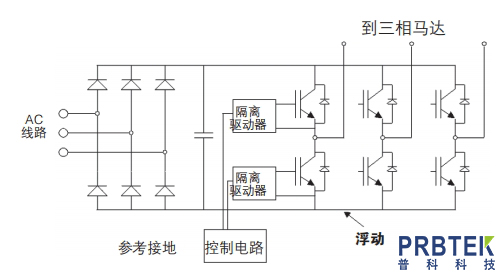

　　以三相电机驱动系统为例(如图1所示)：

　　系统特点：

　　交流输入经整流产生600V直流母线电压

　　控制电路产生PWM门极驱动信号

　　功率器件在高压环境下进行快速开关

　　测量挑战：

　　需要检测门极-发射极间微小电压变化

　　需抑制数百伏的共模电压

　　系统紧凑布局导致严重EMI干扰

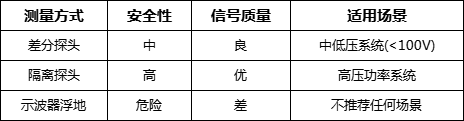

　　2. 测量方案对比分析

　　三、专业测量解决方案

　　1. 隔离探头技术详解

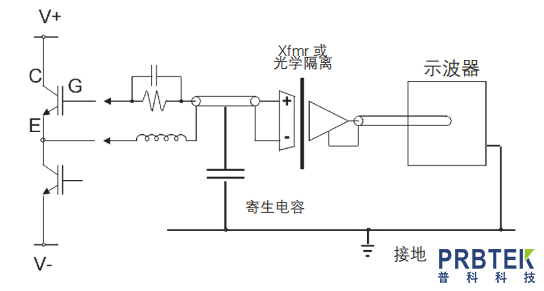

　　隔离探头系统通过电气隔离实现安全测量(如图2所示)：

　　(1).工作原理：

　　探头前端与示波器完全电气隔离

　　采用变压器或光耦隔离技术

　　保持示波器接地确保操作安全

　　(2).技术参数：

　　带宽：通常DC~100MHz

　　共模抑制比(CMRR)：>80dB @1MHz

　　最大工作电压：600V RMS或850V DC+AC峰值

　　(3).高级配置选项：

　　多通道隔离系统

　　长距离光纤隔离方案(>100m)

　　高压差分探头集成方案

　　2. 错误操作的危险性分析

　　浮地操作示波器存在严重安全隐患：

　　电击风险：

　　示波器机箱可能带电至危险电位

　　可能形成通过操作人员的电流通路

　　测量失真：

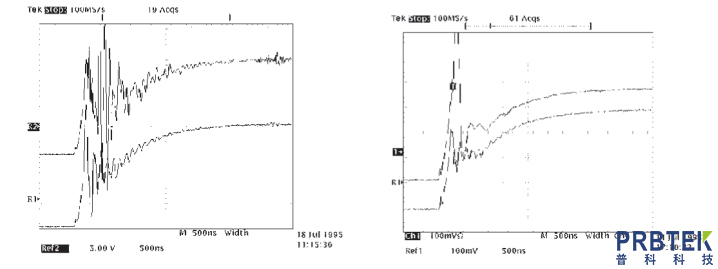

　　寄生电容导致信号振铃(如图3a所示)

　　共模干扰显著增加测量噪声

　　测量精度可能下降50%以上

　　四、安全操作规范与选型建议

　　1. 安全操作准则

　　(1).严禁采用示波器浮地测量法

　　(2).高压测量必须使用专业隔离设备

　　(3).操作前确认设备额定电压参数

　　(4).定期检查隔离装置绝缘性能

　　2. 设备选型指南

　　电压等级选择：

　　测量电压的1.5倍作为最低要求

　　考虑电压瞬变和浪涌因素

　　带宽要求：

　　控制信号：≥信号频率的5倍

　　功率波形：≥开关频率的3倍

　　特殊环境适配：

　　高温环境选择专用探头

　　强EMI场合选用屏蔽增强型

　　五、技术发展趋势

　　1.集成化解决方案：

　　将隔离电源与探头一体化设计

　　减少中间连接环节提高可靠性

　　2.智能诊断功能：

　　实时监测隔离状态

　　过压自动保护机制

　　绝缘劣化预警系统

　　3.宽禁带半导体测试：

　　适应GaN/SiC器件的高速开关特性

　　支持更高dv/dt环境下的精确测量

　　专业提示

　　进行浮动测量时，建议优先考虑以下配置方案：

　　1. 选择专业隔离探头而非普通差分探头

　　2. 确认测量系统的整体带宽满足需求

　　3. 为高压测量配置专用安全防护装备

　　4. 定期进行系统校准确保测量精度

　　通过采用专业隔离测量方案，既可确保操作人员安全，又能获得准确的测量结果，如图3b所示的理想测量波形。这为功率电子系统的研发和维护提供了可靠的技术保障。
