示波器高压差分探头的作用与原理

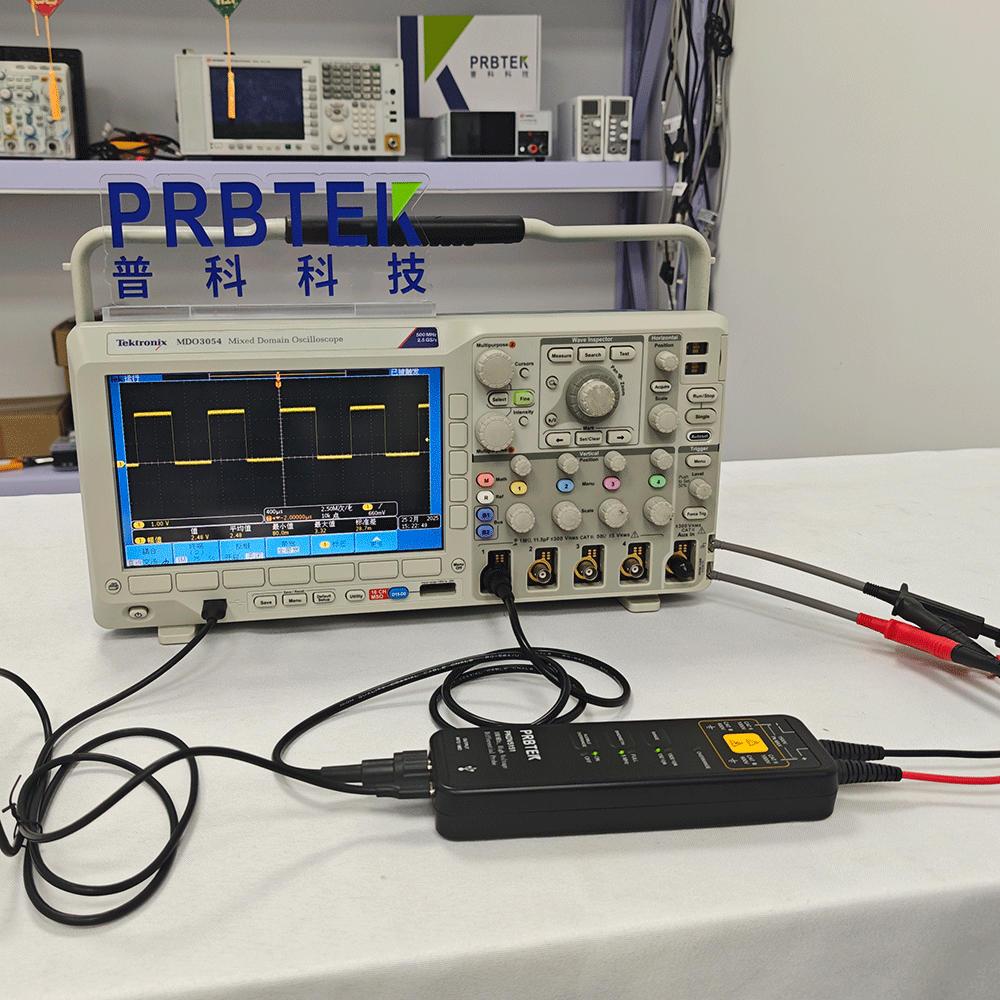

　　一、高压差分探头概述

　　高压差分探头(High Voltage Differential Probe)是示波器测量系统中一种关键的附件设备，主要用于安全、准确地测量两个测试点之间的高压差分信号。这类探头在电力电子、工业自动化、新能源等领域有着广泛应用。

　　二、高压差分探头的主要作用

　　1.安全隔离测量

　　高压差分探头能够在被测高压电路与示波器之间提供电气隔离，保护操作人员和示波器免受高压危害。典型隔离电压可达数千伏甚至更高。

　　2.差分信号测量

　　能够直接测量两个测试点之间的电压差，而非对地电压，特别适用于浮地系统或对称电路的测量。

　　3.抑制共模干扰

　　通过共模抑制比(CMRR)特性，有效抑制线路中的共模噪声，提高测量精度。

　　4.扩展示波器测量范围

　　使普通示波器能够测量远超过其直接输入范围的高电压信号。

　　三、高压差分探头的工作原理

　　1. 基本结构组成

　　高压差分探头通常由以下几个关键部分组成：

　　高压衰减网络：电阻分压器或电容分压器

　　差分放大器：高精度、高共模抑制比的运算放大器

　　隔离电源：为探头电路提供隔离电源

　　输出缓冲：匹配示波器输入阻抗

　　2. 信号处理流程

　　被测高压差分信号首先经过高压衰减网络降低电压，然后进入差分放大器处理，最后通过输出缓冲匹配后送入示波器。

　　3. 关键技术原理

　　差分放大原理：

　　探头通过差分放大器放大两个输入端的电压差，同时抑制共模电压。理想情况下，差分放大器只响应两个输入端的电压差，而忽略它们共有的电压分量。

　　衰减网络设计：

　　高压探头采用精密电阻分压网络实现电压衰减，典型衰减比为100:1、500:1或1000:1等。这种设计既保证了测量安全性，又保持了信号完整性。

　　共模抑制比(CMRR)：

　　优质高压差分探头的CMRR通常在60dB以上，高端产品可达100dB以上。这一参数反映了探头抑制共模干扰的能力，数值越高表示性能越好。

　　四、高压差分探头的技术参数

　　主要技术参数包括：

　　带宽：通常在50MHz-200MHz范围，决定了高频测量能力

　　最大差分电压：可达±6000V，表示可测量的最大电压差

　　最大共模电压：可达±6000V，表示系统能承受的最大共模电压

　　上升时间：与带宽相关，影响对快速信号的捕捉能力

　　输入阻抗：通常为几兆欧姆，减少对被测电路的影响

　　五、高压差分探头的典型应用

　　1.开关电源测量

　　用于测量MOSFET、IGBT等开关器件的栅极驱动波形，以及变压器原副边电压。

　　2.电机驱动测试

　　测量三相逆变器输出波形，分析PWM调制质量。

　　3.电力电子装置测试

　　在变频器、UPS等设备研发和维修中测量高压信号。

　　4.新能源系统

　　太阳能逆变器、风力发电系统等高压直流环节的波形测量。

　　六、使用注意事项

　　1.安全操作

　　测量前确认探头额定电压是否满足被测信号要求，避免过压损坏。

　　2.接地处理

　　虽然差分探头可以测量浮地信号，但适当接地可以提高测量稳定性。

　　3.校准维护

　　定期进行探头校准，确保测量精度。

　　4.带宽匹配

　　选择探头带宽应高于被测信号最高频率分量，一般要求探头带宽是被测信号最高频率的3-5倍。

　　高压差分探头作为高压测量领域的重要工具，其正确使用对于获得准确测量结果至关重要。理解其工作原理和技术特点，可以帮助工程师更好地选择和使用适合的探头，提高测试效率和安全性。
