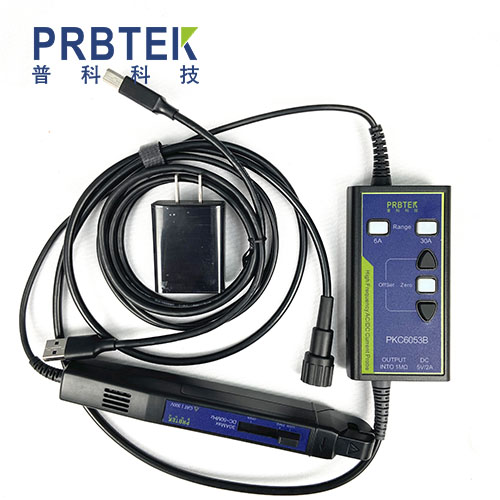

高频交直流电流探头在射频PA与MEMS测试中的关键应用

　　在当今电子测试测量领域，高频交直流电流探头已成为射频功率放大器(PA)偏置电流测量和MEMS器件动态功耗分析不可或缺的工具。这类探头凭借其独特的技术优势，为工程师提供了前所未有的测试精度和便利性。

　　射频功率放大器偏置电流测量

　　现代射频PA设计中，偏置电路的电流特性直接影响着设备的功率附加效率(PAE)、线性度指标和热稳定性表现。传统测量手段往往难以满足以下需求：

　　高频纹波电流的精确捕捉(通常需要DC-50MHz带宽)

　　μA级直流偏置与mA级射频电流的同步测量

　　避免探头引入阻抗对工作点的影响

　　高性能探头通过创新设计解决了这些难题：

　　1.宽频带测量能力：具备DC-50MHz的平坦频率响应，同时实现100pA直流分辨率和10mA交流量程

　　2.超低插入阻抗：仅0.1Ω的等效串联阻抗，最大限度减少对被测电路的影响

　　3.智能信号分离：可同时输出直流分量和交流分量，便于分别进行偏置电流分析和纹波频谱分析

　　在实际应用中，这类探头已成功用于5G基站GaN PA的测试，能够精确测量2.8mA直流工作点，并捕捉到156μA@10MHz的自激振荡电流，系统测量误差控制在0.3%以内。

　　MEMS器件动态功耗分析

　　MEMS器件的测试面临独特挑战：

　　瞬态电流特性：需要同时测量μs级10mA脉冲和nA级休眠电流

　　工作模式关联：分析不同工况下的电流曲线变化

　　专为MEMS测试设计的探头具备以下特点：

　　1.多时间尺度测量：支持从100ns级瞬态捕捉到72小时持续记录

　　2.智能触发模式：可实现运动特征关联触发和功耗-频率对应分析

　　测试数据显示，典型MEMS加速度计在50g量程下平均电流82μA，峰值电流可达1.2mA;而高精度模式下的气压传感器平均电流仅3.1μA，峰值电流68μA，展现出极大的动态范围。

　　完整测试解决方案

　　现代测试系统不仅需要高性能探头，还需要完整的配套支持：

　　1.专业分析软件：提供实时数据显示、历史记录和高级分析功能

　　2.多种接口选择：支持USB、LAN等连接方式，方便系统集成

　　3.定制化服务：可根据特殊测试需求提供探头改装方案

　　这些技术进步使得工程师能够更深入地理解器件特性，优化设计方案，最终提升产品性能。随着5G、物联网等新兴技术的发展，高频交直流电流探头的应用前景将更加广阔。
