罗氏线圈误差：全面解析与应对策略

　　一、引言

　　在当今电气测量领域，罗氏线圈作为一种重要的电流测量传感器，被广泛应用于电力系统、工业自动化、新能源等众多行业。然而，如同任何测量设备一样，罗氏线圈也存在一定的误差，这些误差会影响测量结果的准确性和可靠性。深入理解罗氏线圈的误差来源、特性以及掌握有效的应对策略，对于确保高质量的电气测量至关重要。本文将对罗氏线圈的误差进行全面的剖析，旨在为电气工程师、科研人员以及相关从业者提供有价值的参考。

　　二、罗氏线圈的工作原理简述

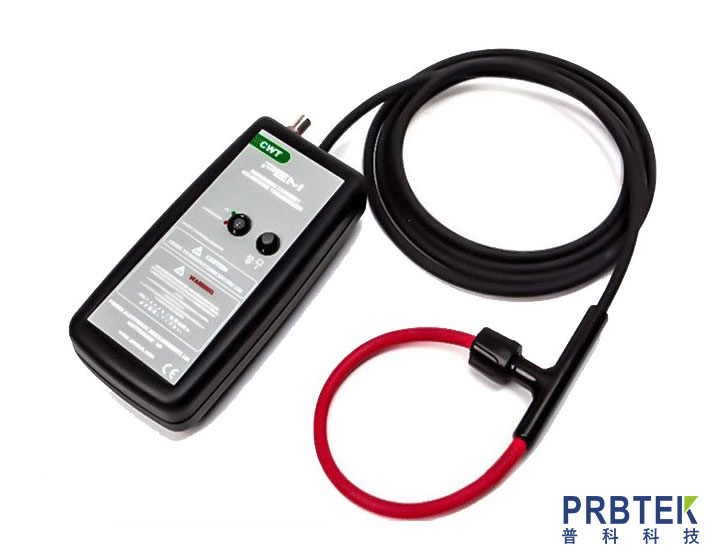

　　罗氏线圈是一种基于电磁感应原理的电流传感器。它由均匀缠绕在非铁磁性骨架上的线圈构成。当被测电流通过载流导体时，会在周围空间产生磁场，罗氏线圈匝链该磁场，根据法拉第电磁感应定律，线圈中会感应出电动势。其感应电动势与被测电流的变化率成正比，通过积分等信号处理手段，可得到与被测电流幅值成正比的输出信号，从而实现对电流的测量。

　　三、罗氏线圈的误差来源

　　(一)制造工艺误差

　　线圈绕制不均匀

　　在罗氏线圈的制造过程中，如果线圈绕制时线匝间距不一致，会导致线圈的自感和互感分布不均匀。这种不均匀性会使感应电动势与理论值产生偏差，尤其在高频电流测量时，误差更为明显。例如，在绕制过程中部分区域线匝紧密，而其他区域稀疏，会造成磁场耦合程度的差异，进而影响测量精度。

　　骨架材料与尺寸偏差

　　骨架的材料特性和尺寸精度对罗氏线圈的性能有重要影响。若骨架材料的磁导率不稳定或与设计值有偏差，会改变线圈的电磁环境，导致测量误差。同时，骨架的尺寸误差，如内径、外径或长度的偏差，会影响线圈的匝数密度和匝链的磁通量，使感应电动势偏离准确值。

　　(二)频率响应误差

　　分布电容的影响

　　罗氏线圈的匝间以及线圈与外部电路之间存在分布电容。在低频时，分布电容的影响较小，但随着频率的升高，电容的容抗减小，会分流一部分感应电流，使得线圈的输出信号发生畸变，导致测量误差增大。特别是在测量高频脉冲电流或高频谐波含量丰富的电流时，分布电容的存在会严重影响测量的准确性。

　　电感与电阻的频率特性

　　线圈自身的电感和电阻也具有频率特性。随着频率的变化，电感的感抗和电阻的阻值会改变，从而影响线圈的阻抗特性。当频率超出一定范围时，这种阻抗变化会导致线圈与测量电路之间的匹配不良，使测量信号的传输和处理出现偏差，进而引入测量误差。

　　(三)环境因素引起的误差

　　温度变化

　　温度对罗氏线圈的影响主要体现在线圈材料的电阻温度系数和骨架材料的热膨胀系数上。当温度升高时，线圈导线的电阻增大，会使线圈的损耗增加，感应电动势减小。同时，骨架的热膨胀可能会改变线圈的几何形状和匝间距离，影响磁场的耦合效果，从而产生测量误差。在一些环境温度变化较大的应用场景，如户外电力设备监测或工业高温环境下的电流测量，温度引起的误差不容忽视。

　　外部磁场干扰

　　罗氏线圈在工作时容易受到外部磁场的干扰。如果周围存在其他强电流回路或永磁体等产生的磁场，这些外部磁场会与被测电流产生的磁场叠加，使罗氏线圈匝链的总磁通量发生改变，导致感应电动势出现偏差，影响测量的准确性。在电力系统中，多设备密集布置的情况下，这种外部磁场干扰的问题较为常见。

　　(四)积分器相关误差

　　积分器的漂移

　　积分器是罗氏线圈信号处理电路中的关键部分。由于电子元件的特性，积分器可能会出现零点漂移现象。随着时间的推移，积分器的输出会逐渐偏离零位，即使在没有输入电流信号时，也会有输出信号，这会给测量结果带来固定的偏差，尤其在长时间连续测量或低电流测量时，积分器漂移的影响更为显著。

　　积分器的带宽限制

　　积分器的带宽有限，对于快速变化的电流信号，如高频脉冲电流或含有丰富高频谐波的电流，积分器可能无法准确地对感应电动势进行积分运算。当电流信号的频率超过积分器的带宽时，积分器的输出会出现失真，导致测量误差增大。

　　四、罗氏线圈误差的特性分析

　　(一)误差与频率的关系

　　罗氏线圈的误差在不同频率段呈现出不同的特性。在低频段，制造工艺误差和温度变化引起的误差相对较为突出。随着频率的升高，分布电容、电感和电阻的频率特性以及积分器带宽限制等因素导致的误差逐渐成为主导。例如，在低频时，线圈绕制不均匀引起的自感和互感偏差对测量结果有较大影响;而在高频时，分布电容的分流作用和积分器对高频信号处理的局限性会使测量误差迅速增大。

　　(二)误差与电流幅值的关系

　　一般情况下，在小电流测量时，积分器漂移、制造工艺误差等因素对测量误差的影响相对较大。因为小电流产生的感应电动势较小，这些误差源在测量结果中所占的比重相对较高。而在大电流测量时，线圈的非线性特性、温度升高导致的电阻变化等因素可能会引起较大的误差。例如，大电流通过线圈时，由于线圈导线的发热，电阻增大，会使线圈的输出信号产生非线性变化，从而影响测量精度。

　　(三)误差的随机性与系统性

　　罗氏线圈的误差既有系统性误差，也有随机性误差。制造工艺误差、积分器的漂移等属于系统性误差，这些误差在相同的测量条件下会重复出现，并且具有一定的规律性，可以通过校准等方法进行修正。而外部磁场干扰、温度的随机波动等因素引起的误差则具有随机性，难以预测和完全消除，但可以通过采取屏蔽、温度补偿等措施来减小其影响。

　　五、减小罗氏线圈误差的策略

　　(一)优化制造工艺

　　采用高精度绕线设备

　　使用先进的自动化绕线设备，能够精确控制线圈的绕制参数，保证线匝间距均匀一致，减少因绕制不均匀带来的自感和互感偏差。例如，一些高精度绕线机可以将线匝间距的误差控制在极小范围内，提高线圈的制造精度。

　　严格筛选骨架材料与控制尺寸精度

　　选择磁导率稳定、热膨胀系数小的骨架材料，并对骨架的尺寸进行严格的质量控制。在生产过程中，采用高精度的加工工艺和检测手段，确保骨架的内径、外径和长度等尺寸符合设计要求，从而减少因骨架因素导致的测量误差。

　　(二)改善频率响应特性

　　补偿分布电容

　　通过在罗氏线圈的电路中添加合适的电容补偿网络，可以抵消分布电容的影响。例如，采用并联电容或串联电感电容组合的方式，调整电路的阻抗特性，使线圈在较宽的频率范围内具有稳定的输出特性，减小高频测量时的误差。

　　优化线圈电感与电阻设计

　　在设计罗氏线圈时，合理选择线圈的匝数、线径和绕制方式，优化线圈的电感和电阻值，使其在工作频率范围内具有较好的阻抗匹配特性。同时，可以采用特殊的导线材料或绕制工艺，降低电阻的温度系数，减小因电阻随频率和温度变化而产生的误差。

　　(三)应对环境因素影响

　　温度补偿

　　采用温度传感器实时监测罗氏线圈的工作温度，根据温度变化对测量结果进行补偿。可以通过建立温度与测量误差之间的数学模型，在测量电路中加入温度补偿电路，自动调整测量输出，抵消温度变化引起的误差。例如，利用热敏电阻或热电偶等温度传感器，结合微处理器控制的补偿算法，实现对温度误差的有效补偿。

　　磁场屏蔽

　　为了减少外部磁场干扰，可采用磁屏蔽材料对罗氏线圈进行屏蔽。如使用高导磁率的金属材料制成屏蔽罩，将罗氏线圈包裹起来，使外部磁场难以穿透屏蔽罩进入线圈内部，从而降低外部磁场对测量结果的影响。在设计屏蔽罩时，要考虑屏蔽材料的厚度、屏蔽效能以及与线圈的耦合关系等因素，确保屏蔽效果最佳。

　　(四)提高积分器性能

　　选用低漂移积分器元件

　　在积分器电路设计中，选择具有低零点漂移特性的运算放大器等电子元件。例如，一些高精度的专用运算放大器，其漂移电压极低，能够有效减少积分器漂移对测量结果的影响。同时，对积分器电路进行合理的布局和布线，减少温度变化、电磁干扰等因素对积分器元件的影响。

　　拓宽积分器带宽

　　采用高速运算放大器或特殊的积分电路结构，拓宽积分器的带宽，提高其对高频信号的处理能力。例如，采用具有高增益带宽积的运算放大器，并结合合适的反馈网络设计，使积分器能够准确地对高频变化的感应电动势进行积分运算，减小高频测量时因积分器带宽限制而产生的误差。

　　六、结论

　　罗氏线圈在电气测量中具有重要地位，但误差问题不可忽视。通过深入了解其误差来源、特性以及采取有效的应对策略，可以显著提高罗氏线圈的测量精度。在制造工艺优化、频率响应改善、环境影响应对和积分器性能提升等多方面综合施策，能够使罗氏线圈更好地满足现代电气测量对准确性和可靠性的要求，为电力系统运行监测、工业自动化控制、新能源开发等众多领域提供更加精准的电流测量服务，推动相关行业的技术进步和发展。
