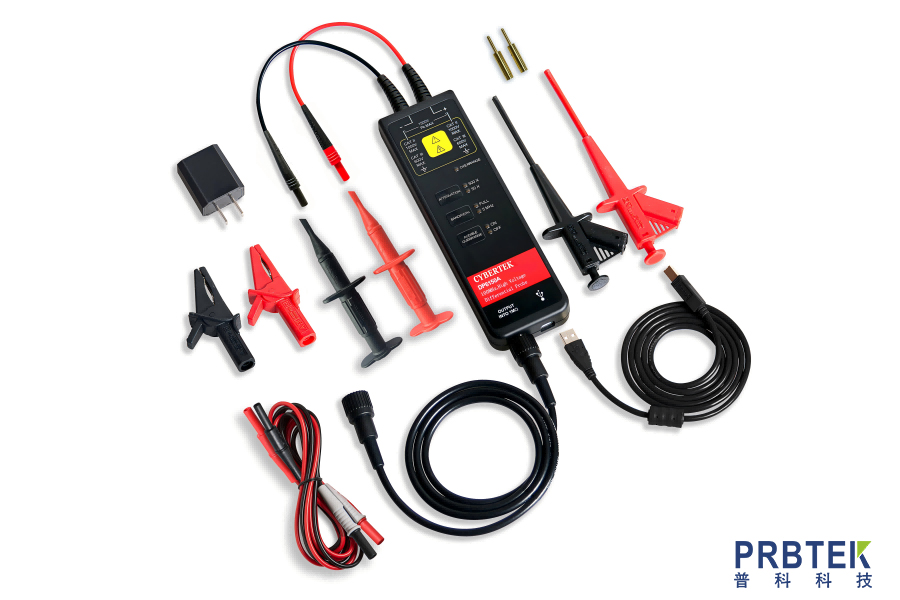

知用CYBERTEK高压差分探头DP6070A的操作步骤及其注意事项

　　1. 概 述

　　DP6000A 系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到100MHz，满足了大部分测试系统的需要。丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求。探头长期使用后若出现失调现象，用户可进入测试模式，调整偏置，实现归零。电子轻触式按键，使得使用寿命更长。具有 5MHz 带宽限制功能选择，5MHz 频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰。带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计。USB 供电接口，使用更加方便灵活。探头配备标准的BNC 输出接口，可与任何厂家的示波器配合使用(要求示波器的输入阻抗设置为 1MΩ;当选择50Ω时，衰减倍数会多衰减一倍)测量被测电路波形;自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

　　2. 应 用

　　浮地电压测量

　　变频器

　　开关电源设计

　　焊接﹑电镀电源

　　感应加热﹑电磁炉

　　电机驱动设计

　　电子镇流器设计

　　CRT 显示器设计

　　逆变﹑UPS 电源

　　变频家电

　　电源转换等相关设计

　　电工实验

　　低压电器试验

　　电力电子和电力传动实验等

　　3.操作步骤

　　测试前应估计被测电压幅值，若超过电压量程，可能会损坏探头，造成产品损坏。

　　输入线和输出线连接好探头;探头与示波器或者其它测量仪器连接。

　　电源适配器接入电压探头，绿色电源指示灯亮。根据测量电压，探头选择合适的量程;当测量电压超过量程时，过载指示灯会亮，且有报警声,报警声也可以手动选择关闭。

　　根据探头的量程设置好示波器或者其它测量仪器的衰减比例;根据被测电压的大小，调整好示波器的灵敏度。

　　根据需要连接探头夹具，连接被测对象开始测量。测试时，探头主体应尽量远离高压脉冲电路以减小对探头的干扰。

　　测试完毕后，先关闭被测电路电源，再关闭探头电源，将两个输入端与被测点断开，输出BNC插头从示波器上拔下。

　　4.使用注意事项：

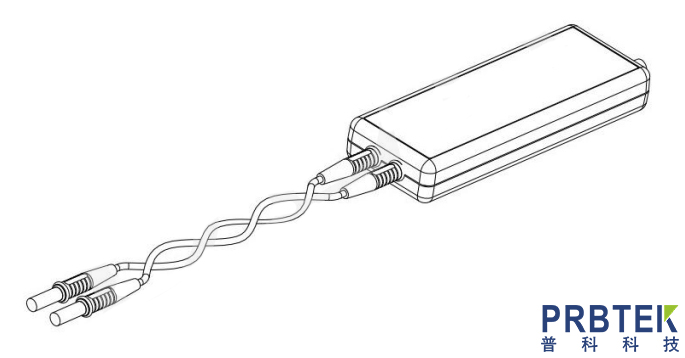

　　在测量时应尽量使输入线缠绕，这样可以更好的消除引线电感和外界噪声，提高高频响应和抗干扰的能力。缠绕方式如下图所示：

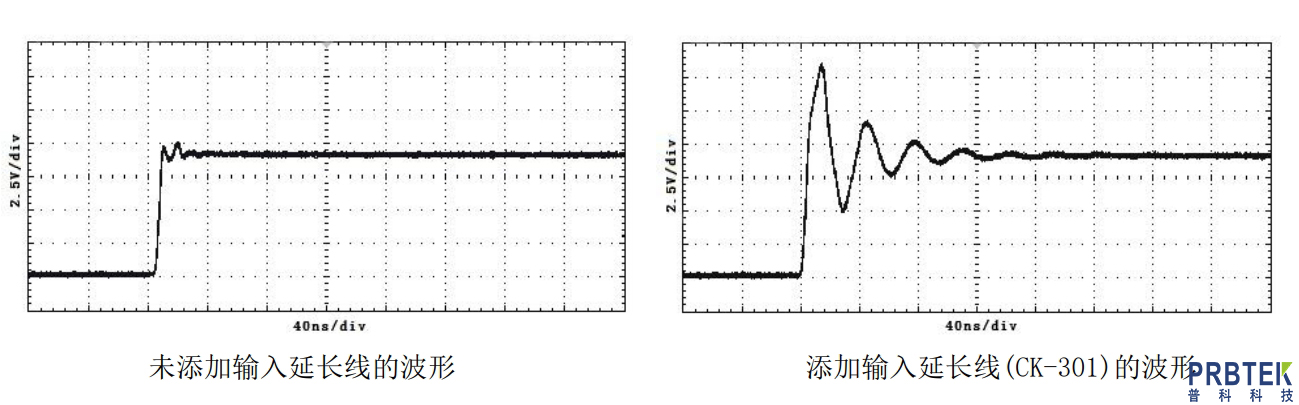

　　在测量时应尽量不要延长输入线，否则会引入更多的噪声。如果必须要额外加长输入线，则应保证延长线的长度相同，而且输入频率不超过 5MHz，如果超过5MHz 输出会有一定的误差。如下图所示：
