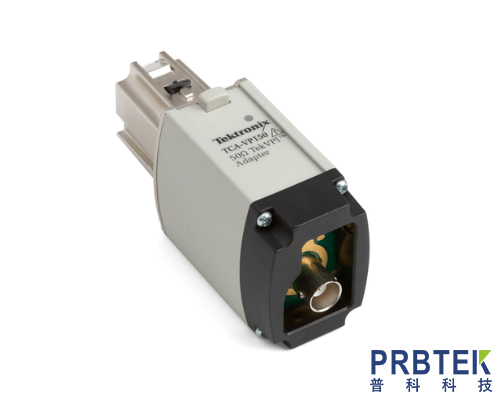

【产品简介】50 Ω TekVPI 至 TekConnect 探头适配器

　　扩展泰克高性能示波器的功能

　　TCA-VPI50 适配器扩展了 TCA 系列适配器的功能，支持在具有 TekConnect 接口的示波器上使用 50 Ω TekVPI 探头。 TekVPI 接口用于 100 MHz 至 3.5 GHz 的台式示波器和高性能示波器，到目前为止，TekVPI 探头只能用于具有 TekVPI 探头接口的示波器。 TCA-VPI50 仅适用于 50 Ω 端接探头。它不适用于 1 MΩ 端接探头，例如无源探头、电流探头和大多数高压探头。

　　特点和优点

　　在 DPO/DSA/MSO70000 系列示波器上使用 50 Ω TekVPI 探头

　　带宽 – DC 至 4 GHz

　　50 Ω 输入(仅限)

　　应用领域

　　高速数字系统设计

　　组件设计和表征

　　制造工程与测试

　　教育研究

　　常见高速串行总线设计的设计、验证、调试和表征

　　信号完整性、抖动和时序分析

　　制造工程与测试

　　规格

　　除非另有说明，所有规格均为典型规格。除非另有说明，所有规格均适用于所有型号。

　　特征

　　带宽 (–3 dB)：DC 至 4 GHz(仅限适配器)

　　直流输入电阻：50欧姆

　　传播延迟(输入到输出)：<300 皮秒

　　VSWR(回波损耗)：最大1.15

　　射频插入损耗：最大 0.25 dB(仅限适配器)

　　均方根噪声：请参阅主机仪器规格

　　最大输入电压：请参阅主机仪器规格

　　输入：1(TekVPI 50 Ω)

　　支持的示波器

　　MSO/DPO/DSA70000C/D/DX 和 DPO70000SX(需要固件 6.2.0 或更高版本的 Windows 7 或 Windows 10)

　　支持的探头

　　TekVPI 50 Ω

　　TIVH02/TIVH02L/TIVH05/TIVH05L/TIVM1/TIVM1L/TIVH08/TIVH08L

　　TAP1500/TAP2500/TAP3500/TAP4000

　　TDP0500/TDP1000/TDP1500/TDP3500/TDP4000

　　不支持 TekVPI 1 MΩ 探头
