关于CYBERTEK知用柔性电流探头CP9120A的主体说明及其应用

　　CP9000A 系列探头环外径典型值 3.5mm 和 4.5mm，耐压值分别高达2kVpk 和5kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

　　应用：

　　测量电流中的谐波组成

　　检测高频正弦电流波形

　　测量 50/60Hz 的微小电流

　　测量正弦波中微小的相移

　　半导体开关的电流

　　电容放电测试，纹波测量

　　分布式电流监控

　　电力母线监测

　　监测谐波、功率以及电能质量

　　大型电动机、泵、风机测试

　　IGBT、MOSFET 管电流测量

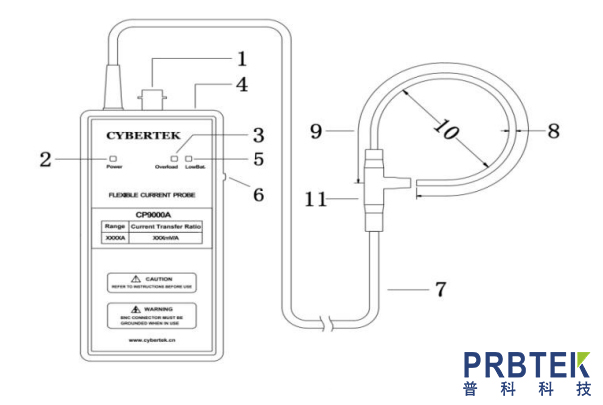

　　CP9000A 系列主体说明：

　　1)信号输出接口:BNC 标准接口，通过标配 BNC 连接线可接任何厂家示波器等。

　　2)电源指示灯：通电后，该指示灯亮为绿色。

　　3)过载指示灯：被测电流过载后，蜂鸣器响，且该指示灯亮为红色。

　　4)USB 5V 供电接口：标准 USB(B 型)接口，标配 USB 供电连接线。

　　5)低电池报警指示灯：电池电压低后，该指示灯亮为红色，提示更换电池。

　　6)电源开关：控制电源开和关。

　　7)连接线:标准为 2 米，可根据用户需求定制。

　　8)探头感应环本体线径：典型值：D3.5mm 和 D4.5mm。

　　9)柔性探头周长：典型值：200mm，可定制。

　　10)柔性探头直径(最小处)：55mm。

　　11)电流探头方向:表示电流以所示方向流过时，输出为正，否则输出为负。
