泰克/TEKTRONIX无源电压探头TPP0100的使用方法步骤

　　TPP0100和TPP0200系列10X无源探头是具有10X衰减的高阻抗无源探头，设计用于以下泰克示波器:

　　将TPP0100和TPP0200探头与具有13pF输入电容的DPO/MSO2000系列示波器配合使用。这些探头的补偿范围为8-18pF。

　　将TPP0101和TPP0201探头与TDS1000/2000示波器配合使用，其输入电容为20 pF。这些探头的补偿范围为15-25pF。

　　探头没有用户或Tektronix可维护的部件。

　　警告除TPS2000系列示波器外，请勿将这些探头(TPP0100和TPP0200系列)漂浮在任何示波器上。当使用TPS2000系列示波器时，不要将这些探针的参考引线浮动到0>30Veus。使用P5120探头(浮动至600 VrMs CATII)、额定值相似的无源高压探头或额定值适当的高压差分探头，将参考引线浮动至30 Vrus以上，具体取决于所用高压探头的额定值。

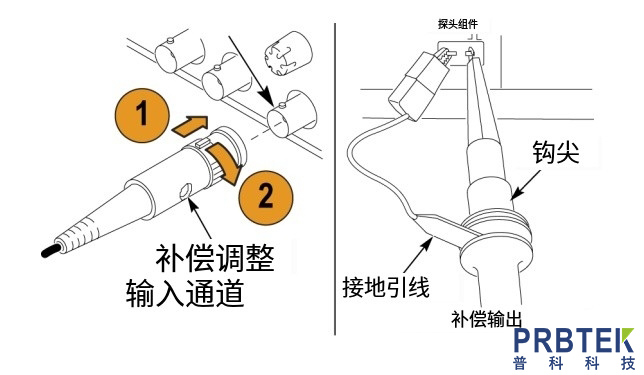

　　连接探头到示波器连接探头，如下图所示。

　　补偿探头

　　由于示波器输入特性的变化，在将探头从一个示波器通道移动到另一个通道后，可能需要调整探头的低频补偿。

　　如果以1 ms/division显示的1kHz校准方波在前缘和后缘之间显示显著差异，请执行以下步骤以优化低频补偿:

　　1.将探头连接到您计划用于测量的示波器通道。

　　2.将探头连接到示波器前面板上的探头补偿输出端子。

　　警告为了避免触电，只连接到示波器上的探头补偿信号时，使此调整。

　　3.按AUTOSET或调整示波器以显示稳定的波形。

　　4.调整探针中的微调器，直到您在显示屏上看到一个完美的平顶方波。(见插图)

　　警告为避免触电，补偿调整时只能使用绝缘调整工具。

　　将探头连接到电路

　　使用探头附带的标准附件连接到您的电路。

　　警告为避免在使用探头或附件时触电，请将手指放在探头体和附件的护指后方。

　　为降低冲击风险，在将探头连接到被测电路之前，请确保接地引线和接地弹簧完全配合。
