脉冲电流


知用CSD02M20同轴分流器在SiC MOSFET双脉冲动态特性测试中的应用

发布:西安普科科技
浏览次数:

一、产品基础参数(CSD02M20 螺栓型同轴分流器)

标称阻值:0.02Ω,精度≤1%

带宽 (-3dB):2GHz,上升时间≤175ps

连续功率:2W,最大脉冲耐受能量 4J

结构:M3 螺栓单螺母固定,可反复拆装;后端 BNC 50Ω 信号输出,四端开尔文同轴无感结构

适配场景:DC~2GHz 宽频瞬态电流测量,SiC/GaN 第三代半导体开通 / 关断电流、反向恢复电流采样


二、测试背景与痛点

1. 测试对象

1200V SiC MOSFET(型号 C2M0025120D),新能源车载 OBC 车载充电机功率管,目标开关频率 400kHz,开关 di/dt 高达 10kA/μs,开通 / 关断电流峰值 30A。

2. 原有测量方案缺陷

前期采用罗氏线圈 + 铁芯高频电流探头测试,出现三大问题:

带宽仅 30MHz,无法捕捉 ns 级电流振铃,开关尖峰被大幅削平,开关损耗计算偏低 18%~25%;

高频交变磁场下铁芯发热严重,连续双脉冲测试 10 分钟探头温升超 60℃,存在烧毁风险;

罗氏线圈无法测直流稳态导通电流,难以精准提取导通压降、导通损耗参数。

3. 选型 CSD02M20 的核心原因

0.02Ω 阻值平衡电压幅值与功率损耗:30A 峰值电流产生 0.6V 压降,示波器 50Ω 输入档位下波形信噪比充足,同时连续 2W 功率满足稳态导通电流采样;

2GHz 超宽带宽完整覆盖 SiC 开关数百 MHz 谐波,175ps 上升时间还原真实瞬态电流振铃;

M3 螺栓型结构,直接锁附在双脉冲测试板低侧功率回路,拆装方便,适配多批次器件循环测试;

纯无感同轴电阻结构,无磁芯高频损耗,长时间连续测试无温升漂移,测量一致性高。

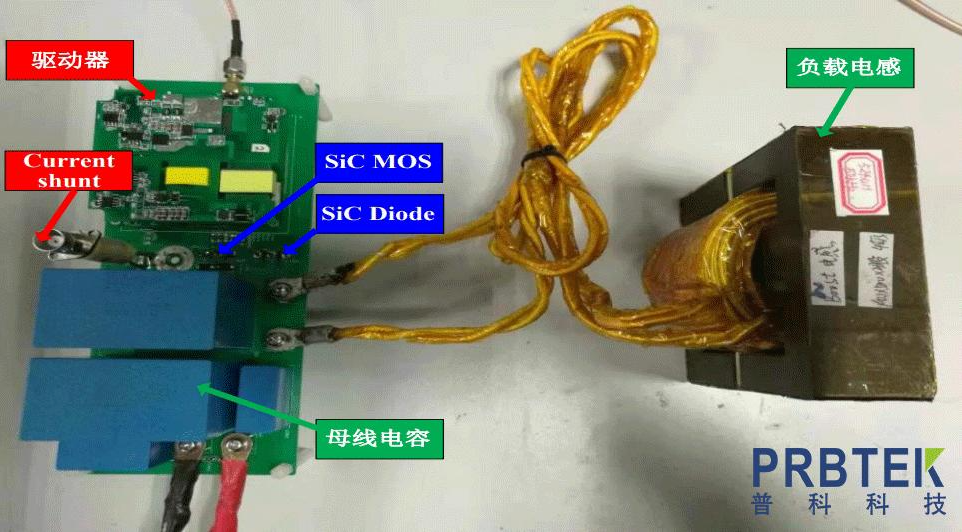

三、整体测试平台搭建

1. 硬件清单

被测件:1200V/90A SiC MOSFET C2M0025120D

电流采样:知用 CSD02M20(低侧串联)

电压探头:高压差分探头(1200V,1GHz 带宽)测 Vds 漏源电压

示波器:4 通道 3GHz 带宽数字示波器,输入阻抗设为 50Ω 匹配 BNC 同轴线缆

驱动与功率回路:双脉冲驱动板、524μH 负载电感、800V 直流母线电容

连接配件:50Ω 标准同轴信号线、防静电工装、扭矩扳手(螺母锁紧扭矩 0.5N・m)

2. 电路安装要点

安装位置:CSD02M20 串联在 SiC MOS 源极与功率地之间(低侧采样,示波器与功率电路共地,规避高压隔离风险);

固定方式:PCB 预留 Φ10.5mm 导电铜环,M3 螺栓穿过孔位,单螺母均匀锁紧,控制扭矩 0.5N・m,防止内部电阻体形变劣化高频特性;

信号布线:BNC 接口直连 50Ω 同轴电缆,线缆长度统一控制 30cm 以内,减少高频信号反射;

校准:测试前使用高精度毫欧表复测分流器实际阻值 0.01987Ω,示波器通道系数按真实阻值换算电流:I=U_shunt/0.01987。


四、完整测试流程

步骤 1:平台上电与静态校验

母线电压预充至 800V,无脉冲驱动输出,测量静态漏电流,CSD02M20 基线噪声<1mV,无零点漂移。

步骤 2:双脉冲参数设置

第一脉冲宽度:12μs,建立 30A 电感负载电流;

脉冲间隔:4μs;第二脉冲宽度:8μs,采集开通、关断瞬态波形;

重复频率:1kHz,连续循环测试 2 小时。

步骤 3:波形采集与数据记录

示波器同步采集三路信号:

CH1:Vds 漏源高压(差分探头);

CH2:CSD02M20 输出采样电压(换算 Ids 漏极电流);

CH3:栅极驱动 Vgs 波形。

步骤 4:多工况重复测试

分别在母线 600V/700V/800V、负载电流 10A/20A/30A 下循环采集,对比不同工况开关特性。


五、实测结果与方案优势

1. 波形还原效果(对比旧方案)

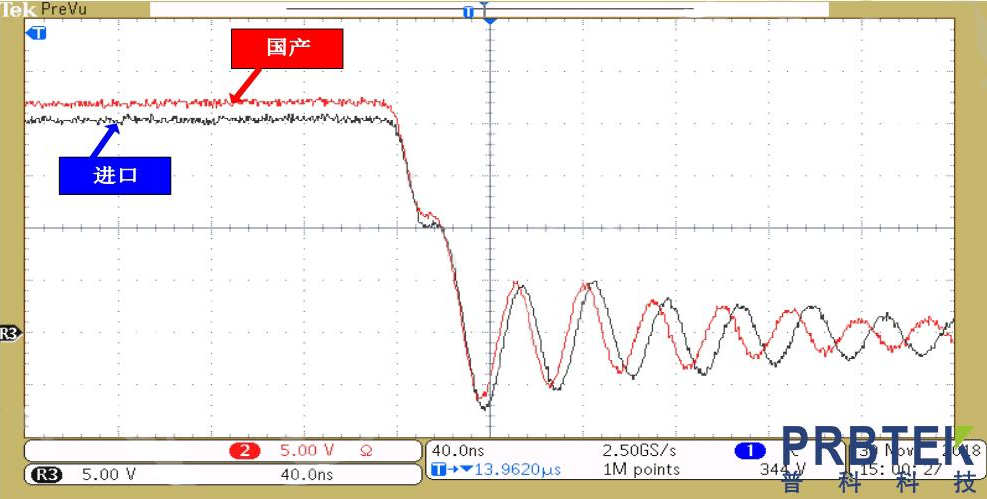

关断电流波形对比

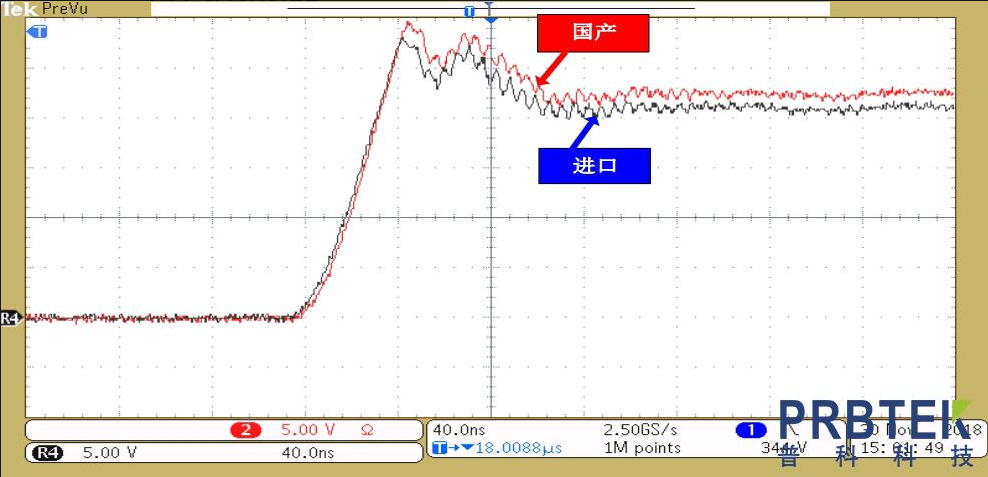

开通电流波形对比


开通瞬态:CSD02M20 完整捕捉 12ns 电流上升沿,清晰复现母线寄生电感引发的高频振铃(300MHz 谐波);原罗氏线圈方案上升沿被拉长至 120ns,尖峰幅值丢失 32%;

关断瞬态:精准测量 SiC 二极管反向恢复电流尖峰,峰值误差<2%;传统探头反向恢复波形完全失真;

直流导通段:稳定采集 30A 稳态导通电流,连续 2 小时测试波形幅值漂移<0.5%,无发热偏移。

2. 关键器件参数提取(基于 CSD02M20 采样数据)

开通损耗 Eon:800V/30A 工况下 12.4μJ;

关断损耗 Eoff:4.7μJ;

反向恢复电荷 Qrr:38nC;

最大 di/dt 开通速率:9.7kA/μs。

数据与器件原厂 datasheet 偏差≤4%,满足车载功率器件研发标定标准。

3. 长期测试稳定性

连续 2 小时 1kHz 双脉冲循环测试:

CSD02M20 表面最高温升 22℃(室温 25℃),无功率过载;

阻值复测前后偏差<0.03%,高频带宽无衰减;

螺栓拆装 100 次后波形无明显畸变,机械可靠性优异。


六、方案解决的工程痛点

解决第三代半导体高频测量失真问题:2GHz 带宽覆盖 SiC/GaN 全频段瞬态,精准计算开关损耗,为 OBC 拓扑优化、缓冲电路设计提供真实数据;

消除磁芯探头烧毁风险:纯电阻无磁芯结构,高频无额外损耗,可长时间连续老化测试;

适配多批次批量测试:螺栓可拆卸结构,更换 MOS 管无需焊接分流器,单批次测试效率提升 60%;

兼顾交直流全量程测量:同时覆盖稳态导通直流电流、ns 级脉冲交流电流,一套设备完成动态 + 静态特性测试。


七、拓展适用场景

除 SiC/GaN 双脉冲测试外,CSD02M20 还可用于:

氮化镓快充电源高频开关电流采样;

功率二极管反向恢复特性测试;

脉冲功率源、等离子驱动窄脉冲电流测量;

实验室功率器件失效短路瞬态电流捕捉(4J 脉冲能量耐受)。


八、使用注意事项

1.仅支持低侧共地采样,不可直接测量高压侧电流;

2.示波器通道必须切换至 50Ω 阻抗匹配,否则高频波形会产生严重反射振铃;

3.螺母锁紧扭矩严格控制 0.5N・m,过紧损坏内部无感电阻,过松引入接触电感劣化带宽;

4.连续电流长期工作需控制功率≤2W,峰值脉冲不可超过 4J 能量限值。
