PK-101脉冲电流互感器在电磁轨道炮试验中的应用

一、客户背景与测试需求

客户类型：某高校兵器科学与工程学院实验室。

测试需求：实验室正在开展新型电磁轨道炮的关键部件验证，该装置在发射瞬间会产生高达25,000A的超强脉冲电流。研究人员需要精确记录电流上升沿的快慢以及电流峰值，以评估轨道的烧蚀情况和发射效率。

极速响应：电流从零上升到峰值的时间极短，要求互感器必须具备极快的上升沿响应能力。

强抗干扰：发射环境存在极其恶劣的强电磁干扰（EMI），测试系统必须具备极强的抗干扰能力。

无源安全性：考虑到高压大电流的危险性，系统应尽量采用无源器件，避免因设备死机或断电导致的安全隐患。

兼容性需求：需兼容实验室现有的带宽200MHz的通用数字示波器。

二、应用所需要的整套仪器

核心测量设备：PK-101脉冲电流互感器（1套）。该互感器能够完美捕捉微秒级的电流变化；最关键的是，它作为无源设备，内部无源器件温升低，抗饱和能力强，在强电磁环境下稳定性极佳。其25,000A的最大峰值电流完全覆盖了试验需求。

数据采集平台：Rigol DS5202CAE数字存储示波器（1台）。200MHz带宽和1GSa/s的采样率足以满足信号采集需求。

配套附件：50Ω BNC同轴电缆（1根），用于将互感器输出的信号无损传输至示波器。

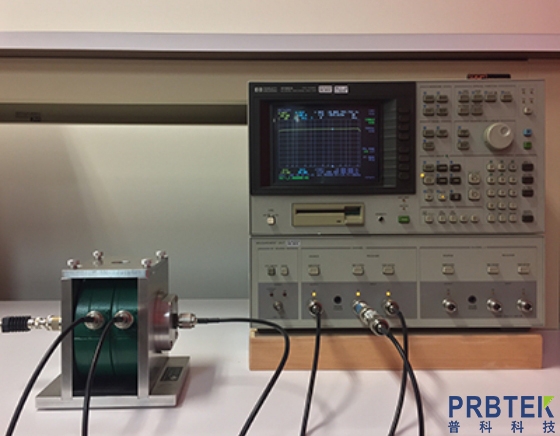

三、系统搭建与校准

非侵入式连接：试验前确保设备完全断电。将PK-101互感器穿过电磁轨道炮的励磁线圈（或直接在导轨间隙串联），互感器的输出端口（SMA接口）通过BNC线缆连接至示波器的CH1通道。这种非接触式测量完全不影响原电路的电气性能。

示波器设置：在示波器通道菜单中，将探头类型设置为“AC耦合”或“DC耦合”（根据波形直流分量决定），输入阻抗匹配为50Ω，垂直档位根据实际电流大小设定（如500mV/div）。

触发校准：由于电流脉冲具有突发性和不可预测性，建议使用示波器的“单次触发（Single）”模式，触发源选择CH1，触发电平设置在预期峰值的一半附近，以捕捉完整的单次脉冲。

四、测试方法与结果

在电磁轨道炮点火试验中，示波器成功捕获到了清晰、稳定的电流脉冲波形。

波形特征分析

上升沿：测得的电流波形呈现标准的尖顶脉冲状。利用示波器的光标测量功能，测得电流从零上升至峰值的时间（上升沿）约为60ns。

峰值电流读取：示波器自动测量显示，该次发射的峰值电流达到了24,850A，非常接近PK-101标称的25,000A极限值。波形的顶部平坦度极高，没有出现明显的畸变，说明互感器在大电流下未发生磁饱和。

抗干扰表现：在整个发射过程中，尽管背景噪声很大，但采集到的电流波形基线平稳，没有出现毛刺或基线漂移现象。这得益于PK-101的无源结构和极高的信噪比。

五、总结

本方案利用PK-101脉冲电流互感器，成功解决了电磁轨道炮试验中强电磁干扰下大电流脉冲难以精确测量的难题。
