EM5030近场探头在辐射骚扰测试中的应用案例——开关电源EMI干扰定位与整改

一、案例概述

在电磁兼容（EMC）辐射骚扰合规测试中，产品整机辐射超标仅能确定超标频段，无法精准锁定PCB走线、器件、引线等具体干扰源，存在整改盲目、周期长、效率低的问题。近场探头作为辐射骚扰预测试与故障定位的核心工具，可精准捕捉设备近场电磁辐射信号，实现干扰源的毫米级定位。

本案例以工业设备内置开关电源模块为测试对象，该模块在整机3m法暗室辐射骚扰测试中，10MHz、70MHz、107MHz频段辐射值超出GB/T 17626.3 Class B限值。本次采用EM5030系列近场探头套装搭配频谱分析仪，完成超标频段干扰源精准定位、辐射特性分析及整改验证，形成标准化的近场辐射骚扰排查流程，为电源类产品EMC整改提供实操参考。

二、测试设备与参数

2.1 核心测试设备

本次测试核心设备为EM5030多组合近场探头套装，配套便携式EMI频谱分析仪、绝缘测试支架、接地工装，设备核心参数及分工如下：

EM5030-1低频磁场探头：频率覆盖1MHz–1GHz，主打大范围磁场辐射扫描，适用于PCB整板、功率回路的初步辐射筛查，快速定位高辐射频段区域

EM5030-3精准磁场探头：高分辨率窄带探测，可聚焦线路、引线、引脚等细小结构，实现干扰源精准点位锁定

EM5030-8面电场探头：适用于大面积电路、外壳缝隙的电场辐射排查，快速筛查高频电场超标区域

EM5030-9线电场探头：毫米级精准探测，适配密集元器件间隙、细引线的高频电场干扰定位

EM5030整套探头具备无损伤探测、不干扰被测设备正常工作、近场信号灵敏度高的特点，可精准区分电场、磁场辐射干扰，适配PCB级、器件级、引线级精细化EMI排查。

2.2 被测设备与测试标准

被测对象：工业控制设备内置24V开关电源模块，工作频率100kHz，带电池供电引线及PCB功率回路

测试依据：GB/T 17626.3 电磁兼容 辐射骚扰测试，Class B民用工业设备限值标准

故障现象：整机暗室测试10MHz、70MHz、107MHz频段辐射准峰值超标，其余频段合规

三、测试环境与测试流程

3.1 测试环境搭建

测试在标准电磁屏蔽实验室开展，排除外界电磁信号干扰。将被测开关电源固定于非金属绝缘支架，保持设备正常满载工作状态，完整复刻整机工作工况；EM5030探头通过低损耗信号线连接频谱分析仪，开机预热5分钟完成设备校准，设置频谱仪扫描频段1MHz–300MHz，分辨率带宽1kHz，峰值检测模式，保证测试数据精准有效。

3.2 分步测试流程

本次排查采用“先全域筛查、后精准定位、最后分区验证”的EM5030探头标准化测试流程，分步完成干扰排查：

第一步：全域磁场辐射初步筛查

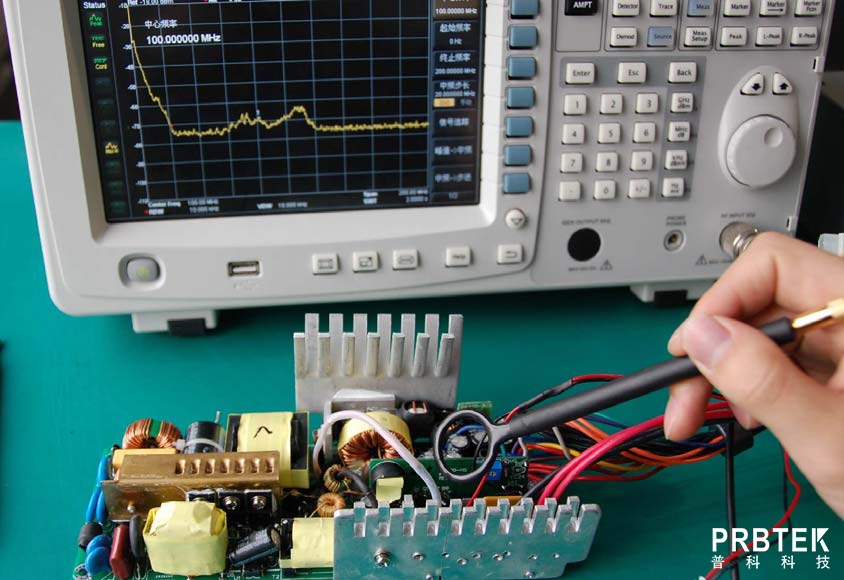

使用EM5030-1低频磁场探头，保持探头距离PCB板面5–10mm，匀速扫描开关电源整板区域，重点覆盖功率管、变压器、整流电路、供电引线等高频辐射敏感区域。扫描完成后，频谱仪清晰显示三个异常辐射峰值，分别对应10MHz、70MHz、107MHz，与整机暗室超标频段完全对应，确认超标干扰源自电源模块本体，无外部干扰叠加。

第二步：精准定位干扰核心点位

针对筛查出的三个超标频段，更换EM5030-3高精度磁场探头，缩小扫描范围，对高辐射区域进行精细化逐点探测。测试发现，10MHz与70MHz辐射峰值集中在电源PCB功率回路走线区域，而107MHz高频辐射超标核心源自电池供电长引线，两根平行长引线形成等效天线结构，耦合高频谐波信号并向外辐射，是本次超标的关键故障点。

第三步：电场辐射辅助验证

为全面区分场辐射类型，切换EM5030-8、EM5030-9电场探头复测，验证得出：低频10MHz、70MHz以磁场辐射为主，由PCB功率回路开关谐波耦合产生；107MHz高频干扰以电场辐射为主，由长引线天线效应放大辐射信号，明确不同频段干扰的产生机理，为针对性整改提供依据。

四、测试数据与干扰机理分析

4.1 核心测试数据汇总

4.2 干扰机理深度分析

开关电源工作时，功率开关管高频通断会产生丰富的高次谐波，常规滤波电路仅能滤除低频干扰，无法完全消除中高频谐波。PCB功率回路走线过长、回路面积偏大，导致低频谐波（10MHz、70MHz）形成磁场辐射；而设备外接的电池供电长引线，长度恰好匹配107MHz频段波长特性，形成等效发射天线，将微弱的高频谐波信号放大，引发严重的电场辐射超标，这也是整机测试高频段超标的核心诱因。

五、针对性整改方案与整改验证

5.1 整改措施

结合EM5030探头定位的精准故障点位与干扰机理，制定分区整改方案：

1.优化PCB布局，缩短功率回路走线，缩小环路面积，抑制10MHz、70MHz低频磁场辐射；

2.在整流滤波电路增加高频瓷片电容，补齐高频滤波短板，消除残留谐波干扰；

3.对电池供电长引线增加磁环滤波，同时优化引线布线，减少平行走线长度，破坏天线辐射结构，抑制107MHz高频电场辐射。

5.2 整改后近场复测验证

整改完成后，保持相同测试工况，使用EM5030整套探头再次全域扫描复测。测试结果显示：原10MHz、70MHz、107MHz三处辐射峰值大幅衰减，近场辐射强度降至合规范围内，无明显异常辐射信号。

将整改后的电源模块进行整机暗室辐射骚扰复测，三个超标频段辐射值均满足GB/T 17626.3 Class B限值要求，整改完全达标，验证了EM5030近场探头定位结果的准确性与整改方案的有效性。

六、案例总结与应用价值

6.1 案例总结

本次案例依托EM5030系列近场探头的分层探测能力，通过“磁场全域筛查+点位精准锁定+电场辅助验证”的流程，快速突破传统整机测试无法定位细微干扰源的痛点，精准区分不同频段的辐射类型与故障点位，高效完成开关电源辐射骚扰超标问题的排查与整改。相比传统盲调方式，大幅缩短EMC整改周期，规避反复测试成本。

6.2 设备应用优势

1.场型区分精准：EM5030配套电场、磁场专用探头，可快速区分电场、磁场辐射干扰，精准分析干扰机理，为整改方案提供针对性依据；

2.定位精度高：从整板全域扫描到毫米级点位探测，分层排查，精准锁定走线、引线、器件等细微干扰源，无排查盲区；

3.适配性广：探头体积小巧，可适配PCB密集器件、狭小缝隙、外接引线等各类复杂测试场景，不损伤被测设备；

4.测试效率高：可在研发阶段完成预兼容测试，提前排查EMI风险，大幅降低整机暗室测试超标整改成本。

EM5030近场探头可广泛应用于开关电源、智能家居、工控设备、无线终端等各类电子产品的辐射骚扰预测试、干扰源定位、整改验证工作，是研发阶段EMC合规优化的核心工具，可有效解决辐射骚扰测试“只知超标、不知原因”的行业痛点，为电子产品EMC设计优化、合规整改提供标准化、高效的技术支撑。
