​PKC8030L高频电流探头在功率电子测试中的应用​​

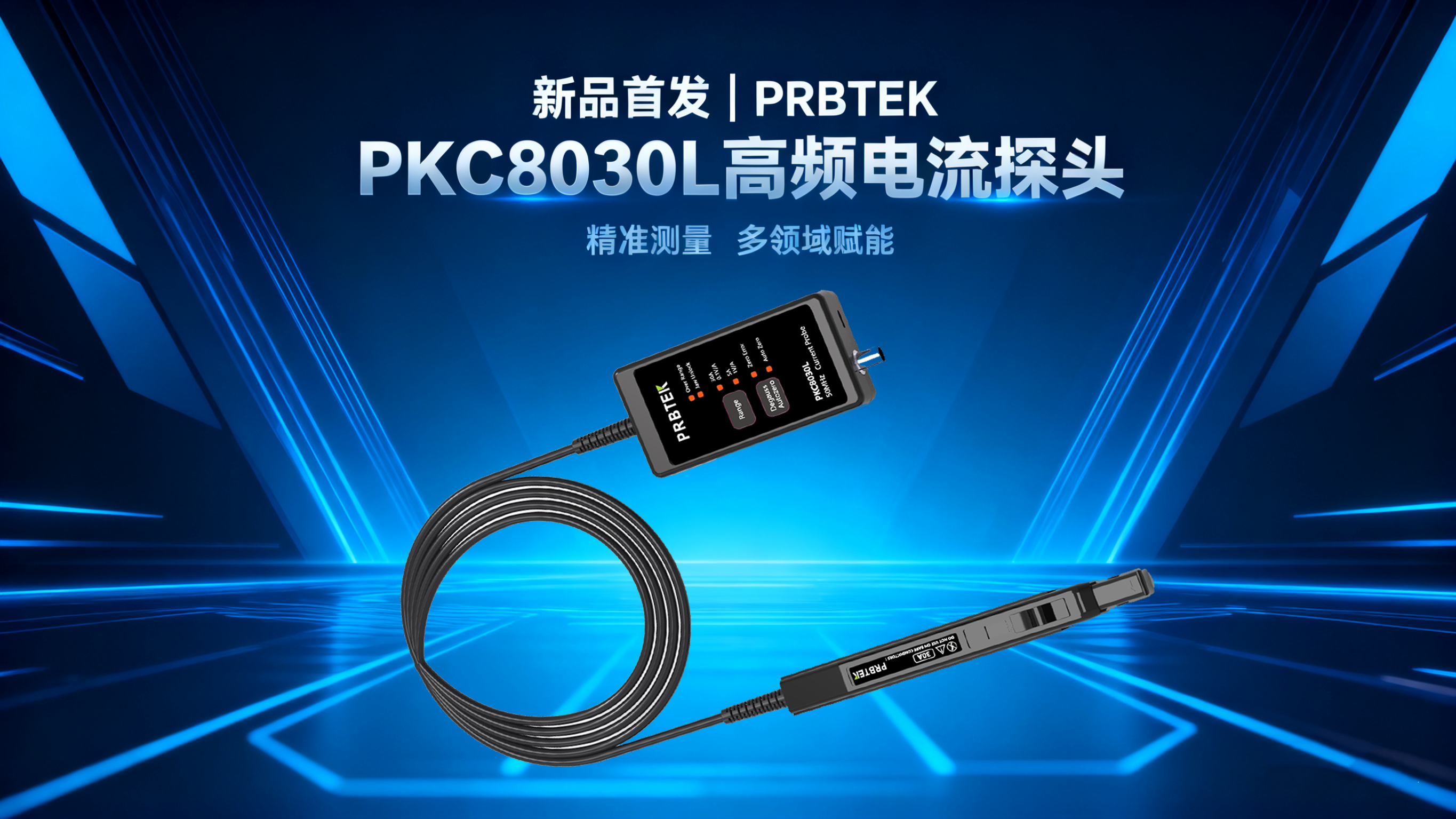

在现代电子电力领域，开关电源的设计与优化日益追求高效率、高功率密度与高可靠性。MOSFET、IGBT以及宽禁带半导体（SiC/GaN）器件的快速开关行为在提升效率的同时，也带来了前所未有的测试挑战：如何精准捕获纳秒级的电流瞬态、评估开关损耗并分析高频振铃，普科科技新推出PKC8030L高频电流探头，凭借其DC至50MHz带宽、≤1%的精度及30A峰值电流能力，为工程师提供了精准洞察开关电源动态特性的强大工具。

一、核心性能定位：应对开关电源测试挑战

PKC8030L 高频电流探头，凭借超宽频带、高精度测量、智能便捷等优势，为开关电源研发、马达驱动控制、LED 照明系统调试等多个专业领域，提供可靠的测试解决方案！

关键性能参数：

带宽：DC - 50MHz（-3dB），能够准确捕获精准捕捉开关频率和谐振频率。

上升时间：≤7ns，可清晰解析SiC/GaN器件产生的极快电流瞬态。

峰值电流：30 A，满足大多数开关电源功率级的电流测量需求。

精度：全量程范围内≤1%，为效率计算提供可靠数据。

安全等级：CAT III 300V / CAT II 600V，保障高压测量安全。

二、核心应用场景与实操方案

功率器件动态特性与开关损耗分析

开关损耗（开通损耗、关断损耗）直接决定电源效率，但其发生在纳秒时间内，需同步测量快速变化的电压与电流。

PKC8030L解决方案：

1.连接：将探头钳在开关管（如MOSFET）的源极引脚或电感电流路径上。

2.同步触发：另一通道使用高压差分探头测量开关管漏-源电压（V_ds）。

3.数据采集：利用PKC8030L的50MHz带宽和7ns上升时间，精准捕获电流开通与关断的细节，包括米勒平台、电流拖尾及反向恢复电流。

示波器使用高采样率（如5GS/s）确保波形无损。

损耗计算：

使用示波器的数学运算功能生成瞬时功率曲线：P(t) = V_ds(t) × I_d(t)；对开通和关断瞬态分别积分（∫P dt），得到单次开关能量（E_on, E_off）。

总开关损耗 = (E_on + E_off) × 开关频率。

优化应用：通过调整驱动电阻、栅极电容或缓冲电路，观察开关波形变化，实现损耗与EMI的平衡优化。

三、最佳实践与操作指南

最小化环路面积：使用探头配套的接地弹簧而非长引线，将回流路径减至最短，显著降低测量噪声与振铃。

避免饱和与干扰：确保被测电流的直流分量（DC）与交流峰值（AC Peak）之和不超过探头30A峰值限值。

测量时让探头本体与线缆远离高频噪声源（如变压器、开关节点）。

精度校准：

定期进行消磁（Degauss）与直流调零（DC Null），消除剩磁与偏移，确保±1%的精度。

安全操作：

严格遵守CAT III 600V安全等级，避免在超过限值的环境下使用。

四、总结

普科科技PKC8030L高频电流探头，以其50MHz带宽、7ns上升时间及30A峰值电流的强大性能，成为开关电源研发、调试与优化的理想工具。它使工程师能够精准量化开关损耗，提升电源效率，通过定位噪声源头，改善EMI性能。
