PK6350无源探头在高速数字总线信号完整性测试中的应用案例

一、应用背景

在现代电子设备中，高速数字总线（如PCIe、USB 3.0）的信号完整性测试是确保设备性能和可靠性的关键环节。随着数据传输速率的不断提高，信号完整性问题日益突出，例如信号反射、串扰、时序偏差等。

因此，需要对高速数字总线的信号完整性进行精确测量和分析，以优化电路设计并确保设备的稳定运行。普科科技PK6350无源探头凭借其高性能指标，能够有效支持此类测试需求。

二、PK6350无源探头性能优势

1.高频宽与快速上升时间

PK6350无源探头的频宽为350MHz，上升时间为1ns，这使得PK6350能够精确捕捉高速数字信号的快速变化。例如，USB 3.0的信号速率高达5Gbps，信号上升时间一般在100ps左右。PK6350的高频宽和快速的上升时间能够确保反映出信号的真实特性，不会因为探头频宽不足导致信号出现失真。

2.低输入电容与宽补偿范围

PK6350的输入电容固定：10X，补偿范围为9-25pF，能够更好地匹配示波器的输入阻抗，减少信号反射和失真。这对高速数字总线的信号完整性测试尤为重要，因为高速信号对负载效应非常敏感。

3.高输入电阻与稳定衰减比

输入电阻10MΩ±2%，衰减比固定为10:1，能够提供高精度和稳定的测量结果。输入电阻较高，探头对信号源的负载效应更小，能够准确测量微弱信号。

4.最大输入电压与轻便设计

最大输入电压10X:300V RMS CATI，重量约55g，使得PK6350能够满足高电压测量需求，同时便于携带和操作。

在高速数字总线测试中，虽然信号电压通常较低，但最大输入电压能够确保探头在测量高电压辅助信号时的安全性。

三、操作步骤与注意事项

1.检查探头补偿

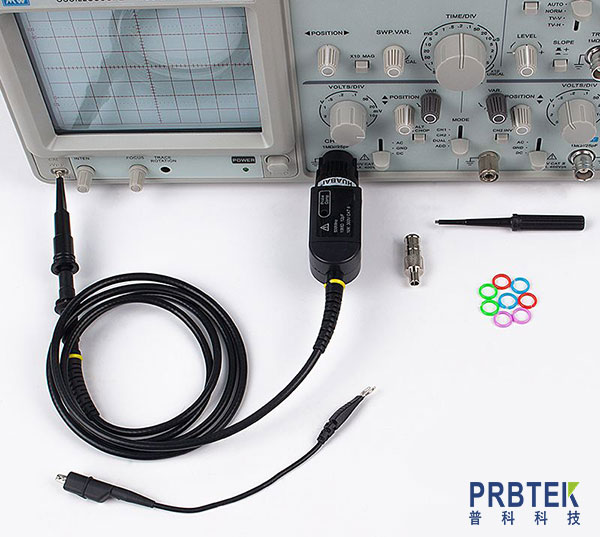

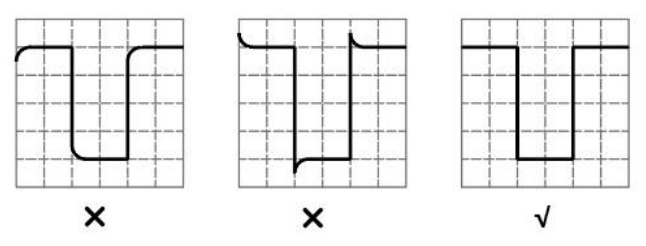

在使用PK6350探头之前，需要先检查探头的频率补偿。将探头连接到示波器的校准信号输出端（探头衰减为10X），观察示波器显示的方波信号。如果方波信号出现过补偿或欠补偿现象，需要使用补偿调节棒进行调整，直至方波信号显示正确。

2.连接探头与被测电路

使用接地鳄鱼夹将探头可靠接地，确保测量的安全性和准确性。将探头钩连接到被测电路的信号源上，注意探头钩的接触点应尽量靠近信号源，以减少信号传输路径上的干扰。

3.测量信号

根据需要测量的信号类型，选择衰减比（10:1）。观察示波器上的信号波形，调整示波器的垂直和水平刻度，观察信号显示。

四、预期效果

1.精确测量信号完整性

通过PK6350无源探头，能够精确测量高速数字总线的信号完整性，对于工程师优化电路设计、减少信号反射和串扰具有重要参考价值。

2.快速定位问题

高频宽和快速上升时间使得探头能够快速捕捉信号的细微变化，帮助工程师快速定位信号完整性问题的根源，例如信号反射点、串扰源等。

3.提高测试效率

低输入电容和高输入电阻减少了探头对被测电路的影响，提高了测量的准确性和可靠性。同时，适中的探头尺寸和轻便设计使得操作更加灵活，减少测试时间。
