知用CYBERTEK高压差分探头DP6350D的使用方法分享

发布:西安普科科技
浏览次数:

  CYBERTEK知用DP6000D系列高压差分探头是具有浮地测量功能的高压差分探头。DP6350D的带宽高达500MHz,最大可测3500Vpk,满足了大部分测试系统的需要;丰富的量程可供选择,其差动测量电压范围满足大部分测试电路的要求;用户可进入测试模式,调整偏置电压,探头长期使用后若出现失调现象,用户可进入该模式,调整偏置,实现归零;电子轻触式按键,使得使用寿命更长;具有5MHz带宽限制功能选择,5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量,并可以滤除更高频率的噪声和干扰;带有声光报警功能,且可手动关闭声音报警功能,更具有人性化设计;USB供电接口,使用更加方便灵活;探头配备标准的BNC输出接口,可与任何厂家的示波器配合使用(要求示波器输入阻抗设置为 50Ω(建议首选使用示波器内部50Ω), 或者接标配的贯通式 50Ω负载,示波器输入阻抗设置成 1MΩ)测量被测电路波形;自动保存功能,防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力,输入端具有较高的输入阻抗和较低电容,可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

  操作步骤:

  测试前应估计被测电压幅值,若超过电压量程,可能会损坏探头,造成产品损坏。

  输入线和输出线连接好探头;探头与示波器或者其它测量仪器连接。

  电源适配器接入电压探头,绿色电源指示灯亮。根据测量电压,探头选择合适的量程;当测量电压超过量程时,过载指示灯会亮,且有报警声,报警声也可以手动选择关闭。

  根据探头的量程设置好示波器或者其它测量仪器的衰减比例;根据被测电压的大小,调整好示波器的灵敏度。

  根据需要连接探头夹具,连接被测对象开始测量。测试时,探头主体应尽量远离高压脉冲电路以减小对探头的干扰。

  测试完毕后,先关闭被测电路电源,再关闭探头电源,将两个输入端与被测点断开,输出BNC插头从示波器上拔下。

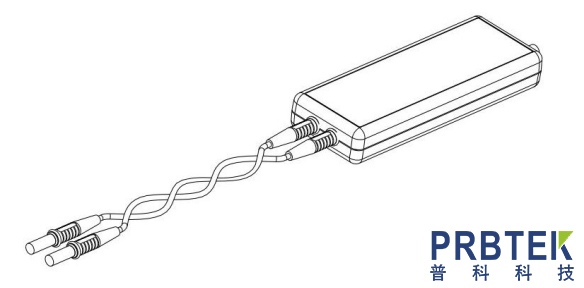

  使用注意事项:在测量时应尽量使输入线缠绕,这样可以更好的消除引线电感和外界噪声,提高高频响应和抗干扰的能力。缠绕方式如下图所示:

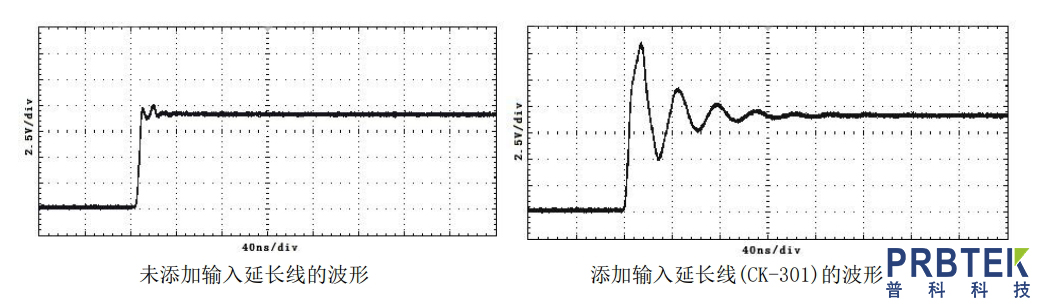

  在测量时应尽量不要延长输入线,否则会引入更多的噪声。如果必须要额外加长输入线,则应保证延长线的长度相同,而且输入频率不超过 5MHz,如果超过5MHz 输出会有一定的误差。如下图所示:



  以上内容由普科科技/PRBTEK整理分享, 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售,涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件,打造探头附件国产化知名品牌。更多信息,欢迎登陆官方网站进行咨询:http://www.prbtek.cn
